자동박스폐쇄기

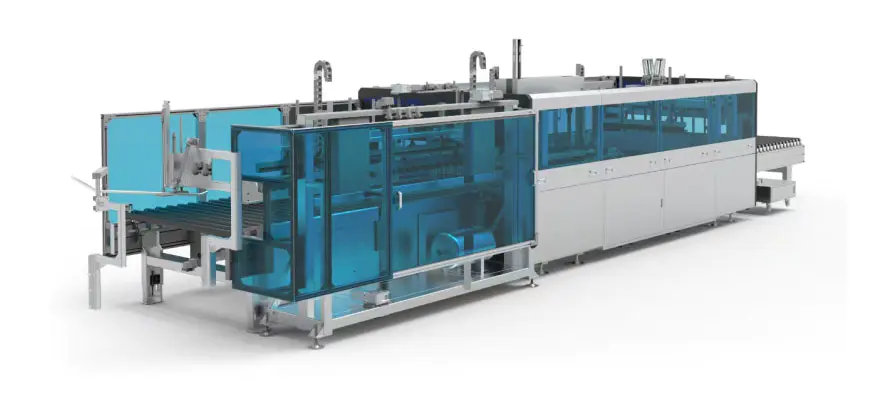

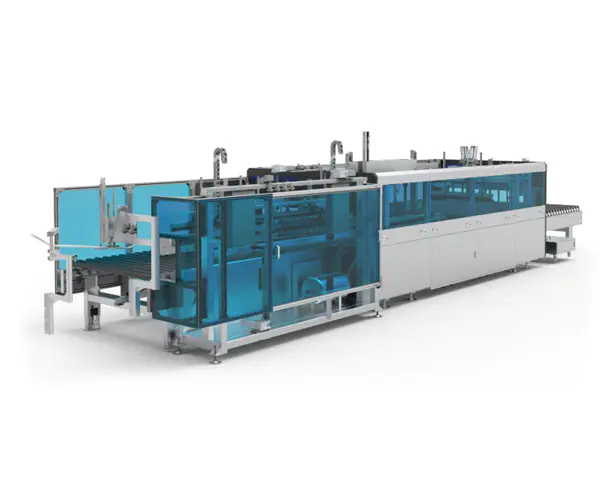

머신 이미지

기계 사양

치수 폭*폭*높이(mm)	기계 자중(kg)	전원공급장치(kW)	하중 운반 (kg)	작업 높이(mm)
10200*2200*2260	약 3200kg	10.9	50	800±50

처리 매개변수

카톤 처리 길이(mm)	카톤 가공 폭(mm)	카톤 가공 높이(mm)	밀봉 효율(주기/분)	골판지 두께(mm)
300-2900	200-1200	(목판두께 18) 20-280	4-8	2.5-6

1. 핵심 구성 요소: Eva 속건성 핫멜트 접착제 기계; 서보 모터; 유성 감속기; 레이저 거리 측정기; 동기식 벨트; 베개 블록 베어링; 가변 주파수 모터; 웜기어 감속기;
2. 운반 롤러는 유연하고 내구성이 뛰어난 수입 PVC 고무 슬리브를 사용합니다.
3. 케이스 실러의 선형 메커니즘은 정밀 선형 가이드에 의해 안내되어 높은 신뢰성과 내구성을 보장합니다.
4. 클램프와 글루건의 동력은 고정밀 서보 모터에 의해 제공되며, 이는 제어가 쉽고 장비의 정밀도를 향상시킵니다.
5. 기계는 독립형 장치로 사용하거나 맞춤형 홈 포장 라인과 통합하여 다양하고 유연한 사용 옵션을 제공할 수 있습니다.

1. 사용법
A.이 자동 상자 폐쇄 기계는 고급 가구 포장 상자를 밀봉하는 데 사용됩니다.
B. 이 장비는 M/A-0410 및 M/A-0419 모델의 상자를 밀봉하는 데 사용됩니다.
C. 먼저 상자 바닥을 접착한 다음 포장할 품목과 충전재를 내부에 넣은 다음 기계로 밀봉합니다.

2. 일반 작동 원리
전체 장비는 측정기 섹션, 공급 버퍼 기계 섹션, 터널 실러 섹션, 전환 기계 섹션 및 푸셔 실러 섹션의 5개 섹션으로 나뉩니다.

A. 작동 중에 내부에 품목이 채워진 포장된 상자가 측정기 섹션에서 기준 가장자리를 따라 들어갑니다. 입구에 있는 너비 센서는 상자의 너비를 대략적으로 측정합니다. 카톤이 측정 기계 섹션의 끝에 도달하면 배플 장치에 의해 멈춥니다. 그런 다음 능동 클램프 장치는 상자의 너비를 정확하게 측정하고 고압 플레이트 장치는 상자의 높이를 정확하게 측정합니다. 그 후 상자는 측정기 섹션에서 공급 버퍼 기계 섹션을 거쳐 터널 실러 섹션 입구로 이동합니다.

B. 상자가 터널 실러 섹션에 들어가면 입구의 글루건이 상자 길이를 따라 핫멜트 접착제를 도포합니다. 그런 다음 접이식 로드 어셈블리, 프레싱 메커니즘, 측면 벨트 메커니즘 및 균형추 벨트 메커니즘으로 구성된 밀봉 채널을 통과하여 긴 측면의 밀봉을 완료합니다.

C. 긴 면이 밀봉된 상자는 전환 기계 섹션으로 이동하고 푸셔 실러 섹션 입구에 있는 전면 배플 장치에 의해 정지됩니다. 첫 번째 짧은 면은 분사 장치, 전면 압착판 장치 및 전면 밀봉판 장치에 의해 접착 및 밀봉됩니다. 첫 번째 짧은 면이 밀봉된 후 상자는 푸셔 밀봉 장치 섹션으로 들어가 뒤로 이동하며, 여기서 후면 배플 장치에 의해 정지됩니다. 그런 다음 두 번째 짧은 면은 분사 장치, 후면 압착판 장치 및 후면 밀봉판 장치에 의해 접착 및 밀봉됩니다. 이 시점에서 상자의 전체 밀봉 공정이 완료되고 푸셔 밀봉기 섹션에서 롤아웃됩니다.

D. 상자의 너비를 인식하는 이 상자 밀봉 방법은 상자의 치수를 입력할 필요 없이 공급 과정에서 다양한 크기의 상자를 효과적으로 밀봉할 수 있습니다.

E. 동일한 치수의 상자를 일괄 밀봉하려면 장비를 배치 모드로 전환할 수 있습니다. 첫 번째 상자의 너비를 측정하고 이 값을 전체 시리즈에 적용한 후 터널 실러 섹션이 채널 크기를 조정하고 변경되지 않은 상태로 유지함으로써 밀봉 효율성이 향상됩니다. 최대 속도는 분당 최대 8개의 패키지에 도달할 수 있습니다.

기능적 구조

아니요.	목	특징
1	앞부분 피더	패키지 공급 기능을 달성하여 패키지를 지정된 위치에 빠르고 정확하며 효율적으로 전달합니다. 메인 빔은 탄소강으로 만들어졌으며 플라스틱으로 코팅되었습니다. 패키지가 정확하게 정렬되었는지 확인하기 위해 고정된 안내 및 정렬 메커니즘을 사용하여 패키지를 제 위치로 안내합니다.
2	신장 측정 장치	알루미늄 압착 블록을 사용하여 전자 저울 센서와 공압 실린더를 통해 패키지의 높이를 측정한 후 데이터를 다시 전송합니다.
3	씌우다	장비의 미적 매력을 강화하는 동시에 어느 정도 보호 기능을 제공하는 전체 구조는 주로 플라스틱으로 코팅된 구부러진 탄소강판으로 만들어집니다. 특수 알루미늄 프로파일과 감청색 아크릴 패널로 더욱 강화되었습니다.
4	고문	기계 프레임은 직사각형 튜브와 강판을 용접한 후 정밀 가공하여 제작됩니다. 이는 높은 조립 정확도와 작동 정밀도를 보장하여 장비의 긴 서비스 수명과 우수한 안정성을 보장합니다.
5	글랜드 장치	상자의 상단 덮개를 효과적으로 눌러 후속 밀봉 공정을 준비합니다.
6	전면 및 후면 배플	패키지 포지셔닝을 달성합니다. 크롬 도금 샤프트와 함께 선형 베어링은 선형 가이드를 제공합니다. 다단계 공압 실린더는 별도로 제어되며 접착 시스템과 결합하여 2단계 높이 조정이 가능합니다. 이는 접착 공정의 품질을 보장하고 정확한 위치 지정을 위해 패키지를 특정 위치에 효과적으로 고정합니다.
7	폭 측정 장치	수평 동력 시스템은 변속기 시스템의 안정성을 보장하기 위해 감속기와 함께 고정밀 모터를 사용합니다. 밀봉 작업을 완료하기 위해 상자의 상단 덮개를 접어 내리는 역할을 주로 담당합니다. 이 메커니즘은 선형 가이드를 사용하여 선형 운동을 지시하고 공압 실린더와 공기 회로를 조절하는 다중 속도 제어 밸브에서 제공되는 전력을 사용하여 빠르고 안정적인 작동을 달성합니다.
8	이중 실린더 푸시 플레이트 기계 부품	밀봉 작업을 완료하기 위해 상자의 상단 덮개를 접어 내리는 역할을 주로 담당합니다. 이 메커니즘은 선형 가이드를 사용하여 선형 운동을 지시하고 공압 실린더로 구동되며 공기 회로의 여러 속도 제어 밸브로 조절되어 빠르고 안정적인 작동을 달성합니다.
9	글랜드 메커니즘	패키지가 움직이지 않도록 상자의 상단 덮개를 고정하는 역할을 주로 담당합니다. 이 메커니즘은 선형 가이드를 사용하여 직선 운동을 지시하며 공압 실린더의 편심 설계는 패키지의 안정성을 향상시킵니다.
10	짧은 가장자리 접착제 스프레이 시스템	가이드 레일은 전체 메커니즘을 앞뒤로 선형적으로 안내하는 역할을 합니다. 고정밀 서보 모터는 안정적인 전원을 제공하며, 국내 유명 브랜드의 유성 감속기 사용으로 장기간 안정적인 출력을 보장합니다. 리니어 가이드를 역방향으로 설치하여 접착제가 튀는 것을 방지하여 깨끗하고 안정적인 가이드를 보장합니다.
11	후방 배출기	패키지 배출 기능을 달성하기 위해 이중 스테이지 전원 시스템을 사용하여 패키지를 빠르고 정확하며 효율적으로 전달합니다. 메인 빔은 탄소강으로 만들어졌으며 플라스틱으로 코팅되었습니다.
12	접착제 기계 시스템	Eva 속건성 핫멜트 접착제 기계는 연속적이고 간헐적인 접착제 분사를 모두 달성할 수 있습니다. 완벽한 기능을 갖추고 있으며 설정이 쉽고 작동이 편리합니다.
13	다운 프레싱 메커니즘	서보 모터는 감속기를 구동하여 엘리베이터를 회전시켜 정확한 수직 위치 결정을 달성합니다. 공압 실린더를 사용하여 무게를 줄이고 패키지를 컴팩트하게 만들어 안정적이고 부드러운 전진 이동을 보장합니다.
14	측면 압력 그룹	공압 실린더와 선형 가이드가 안팎으로 움직여 판지를 위치시키고 누릅니다. 테프론 소재는 접착제가 달라붙는 것을 방지하여 판지를 더 잘 압축합니다.
15	측면 지지대 어셈블리	서보 모터는 감속기를 구동하여 기어를 회전시키고 선형 가이드가 변속기를 제공하여 정확한 측면 위치 지정을 달성합니다. 측면 정렬 부분은 테프론 롤러를 사용하여 일정한 속도를 보장합니다.
16	중간부분 씰링부	중간 섹션 롤러 변속기는 이중 스테이지 전원 시스템을 사용하여 패키지 공급 효율성을 향상시키고 대기 위치의 거리를 줄입니다.
17	먹이는 미리 접히는 구조	서보 모터 구동 감속기 구동 나사 정밀 제어 리프팅을 사용하여 고정 지지대를 들어 올리는 사전 접이식 구조를 공급합니다. 서보 모터 구동 감속기 구동 나사 정밀 제어 리프팅 위치를 사용하여 상부 커버와 하부 압력을 사용하여 상자 높이 위치에 도달합니다. 서보 모터 구동 감속기 구동 나사 제어 리프팅 실린더 제어를 사용하는 접는 가장자리 롤러 제어 접는 가장자리 롤러 낮은 압력으로 종이 피부 긴 가장자리 종이 피부를 달성하여 사전 접는 가장자리를 사전에 접고 밀봉 상자가 더 매끄러워집니다.

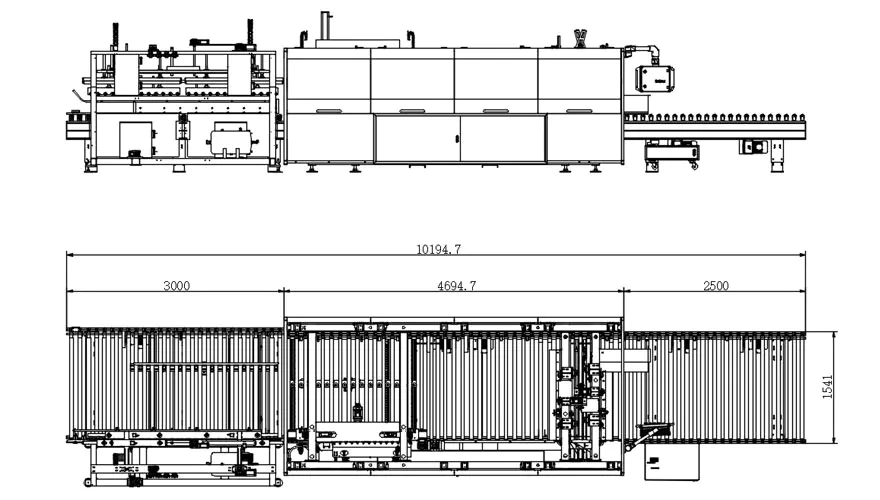

3개 뷰 도면

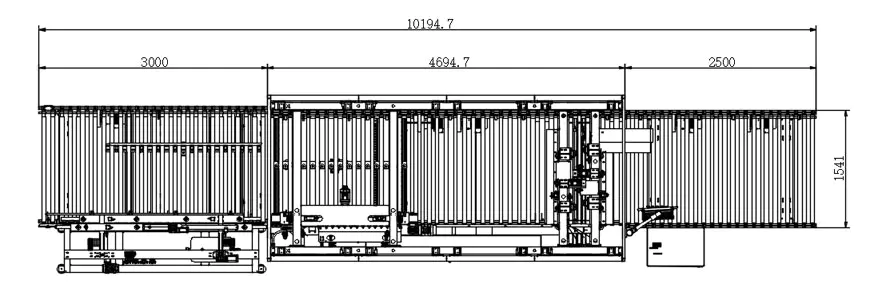

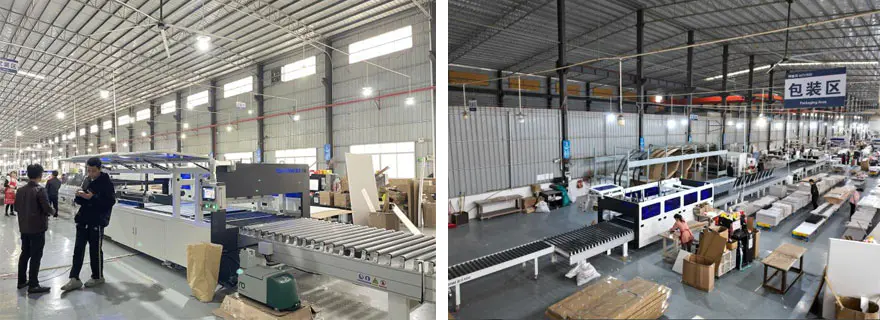

생산 공정 모드의 개략도

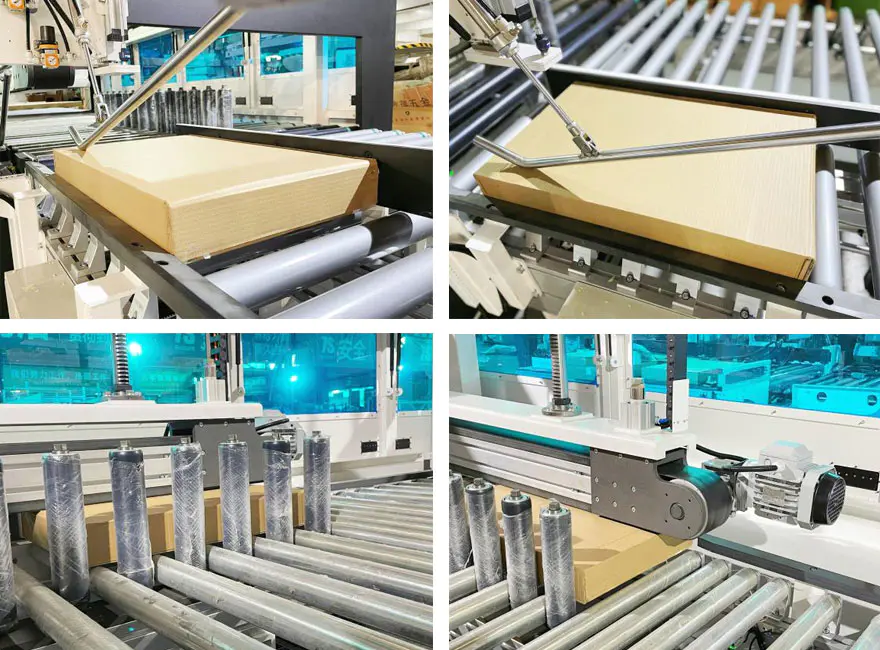

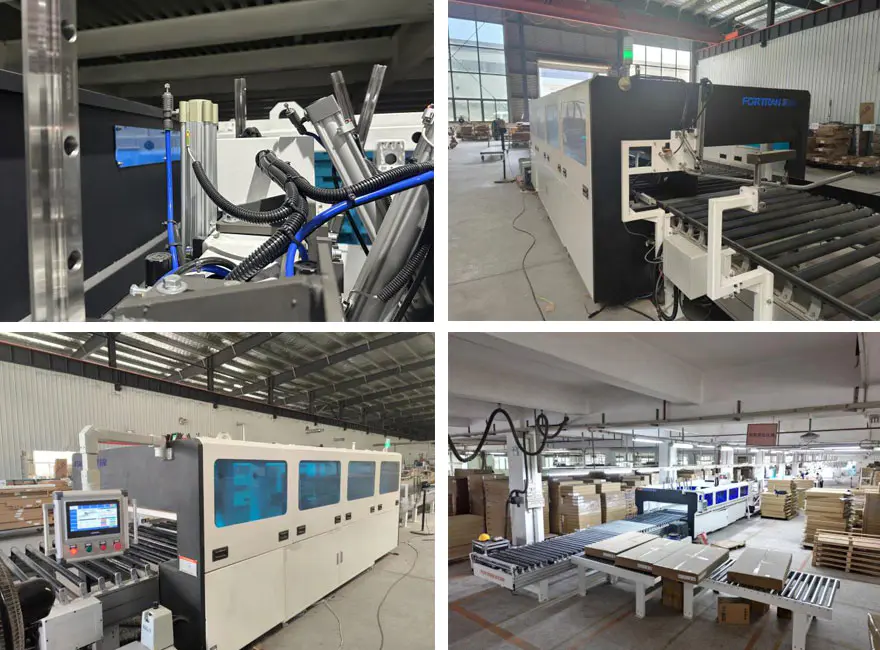

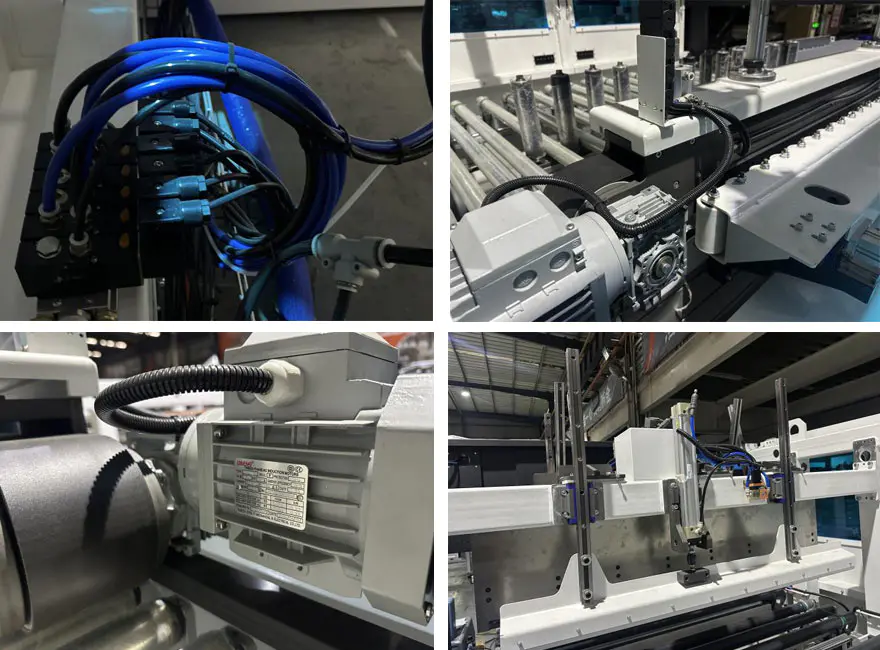

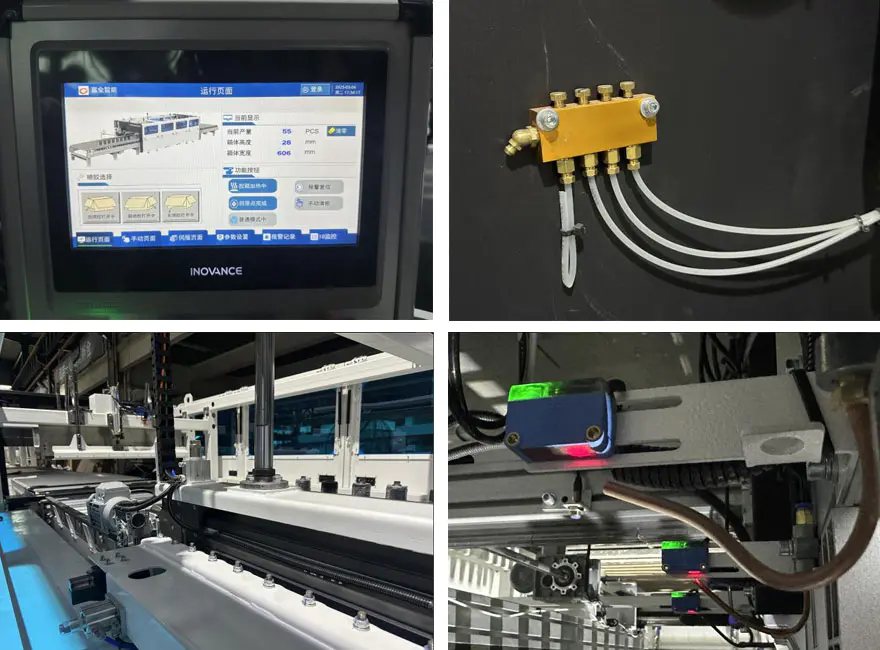

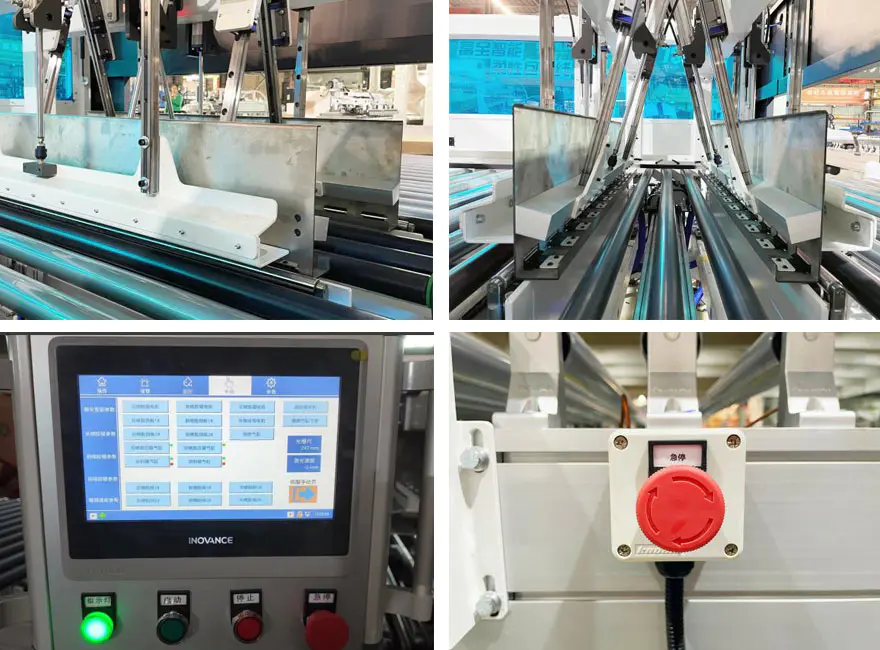

상세 이미지

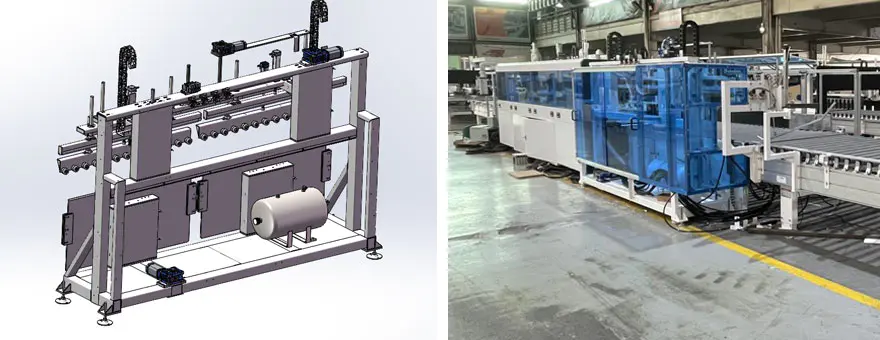

미리 접히는 구조

웨어러블 부품 및 소모품 목록

1.웨어러블 부품 목록

아니요.	목	명세서	권장 수량	U8 번호
1	PTEE 롤러	BZ-LFXJ-01-03-01-01	2
2	M16 양단 스터드	BZ-FXJ-G-015	2
3	테프론 압력 휠		4
4	프레싱 벨트 (듀얼 가이드 타입)	95-L3990 (두께3)	1
5	측면 정렬 벨트(삼중 가이드형)	195-L3742 (두께3)	1
6	스트립 탄성 벨트	392*20*1.5	15
7	감압밸브	GR20008F1	1
8	입구 스로틀 밸브	PSL8-02A	1
9	플로팅 조인트	F-M16X125F	4
10	실린더	사이 50X350S	1
11	실린더	SAI50x300S	1
12	슬라이더	HGW30CC	1
13	선형 베어링 장착 브래킷	LHBBW20	1
14	강철 코어 접합 동기식 벨트	S8M-3984-25(오픈)	1
15	슬라이더	HGH25CA	1
16	강철 코어 심리스 동기 벨트	30-S8M-800	1
17	강철 코어 심리스 동기 벨트	30-S8M-872	1
18	자기 스위치	HX-31R-2M	2
19	솔레노이드 밸브	4V210-08B	3
20	고무 충격 흡수 장치	SE-15(블루)	3
21	플러그인 릴레이	RXM4LB2BD	1
22	중계 베이스	RXZE1M4C	1
23	계전기	RXT-F01	3
24	근접 스위치	IME08-02BPOZT0S	1

2.소모품 목록

아니요.	목	명세서	권장 수량	U8 번호
1	본체 필터 메쉬	133272	1
2	스로트 개스킷	127028	6
3	스프레이 건 필터 메쉬	126150	3
4	AX 노즐 모듈	167400	6
5	24V 솔레노이드 밸브	150236	6
6	노즐 개스킷	100368	12
7	강철 도관 개스킷	107332	6
8	직각 노즐 0.5MM	130897	4
9	바늘	500661	1
10	피스톤 펌프 수리 키트	112757	1
11	AX 노즐 수리 키트	167414	6
12	역류 밸브 키트	163008	1
