자동 고속 종이 절단기

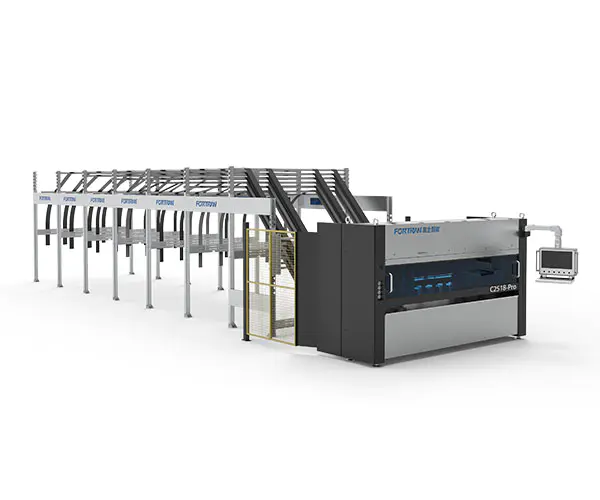

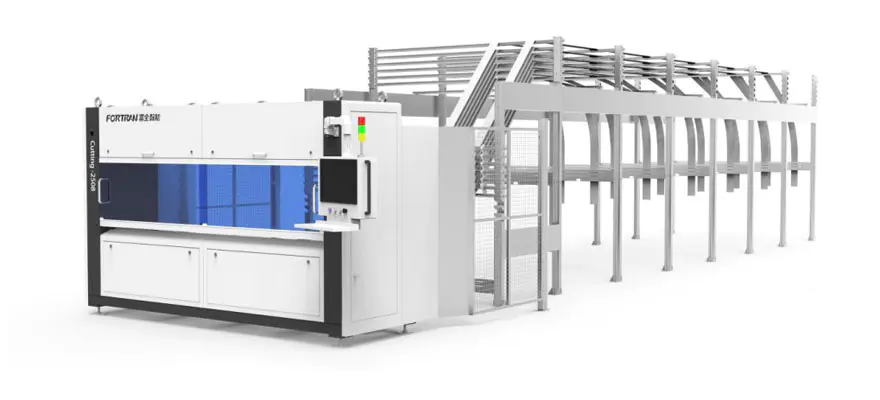

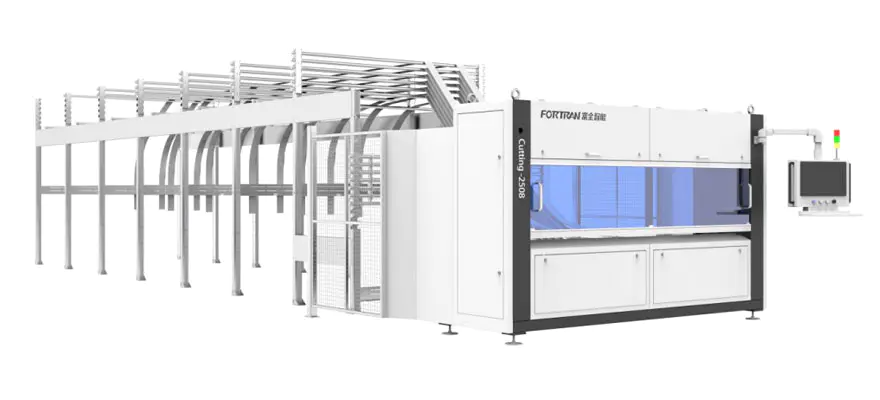

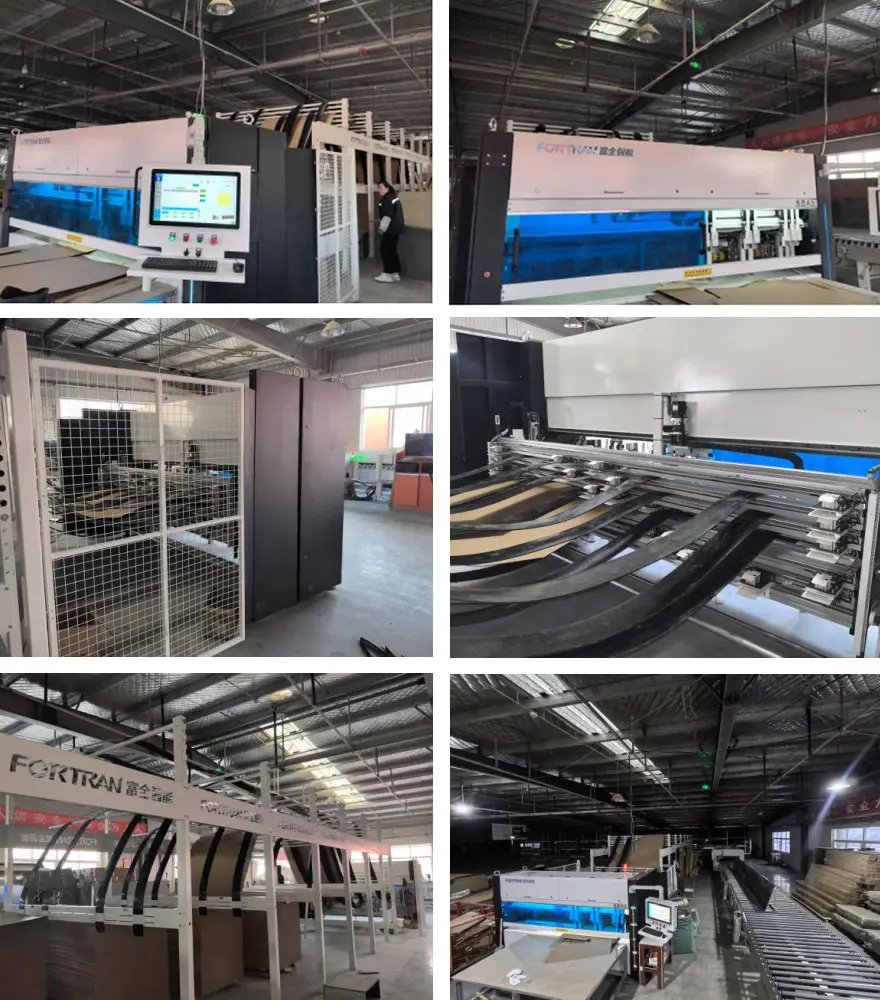

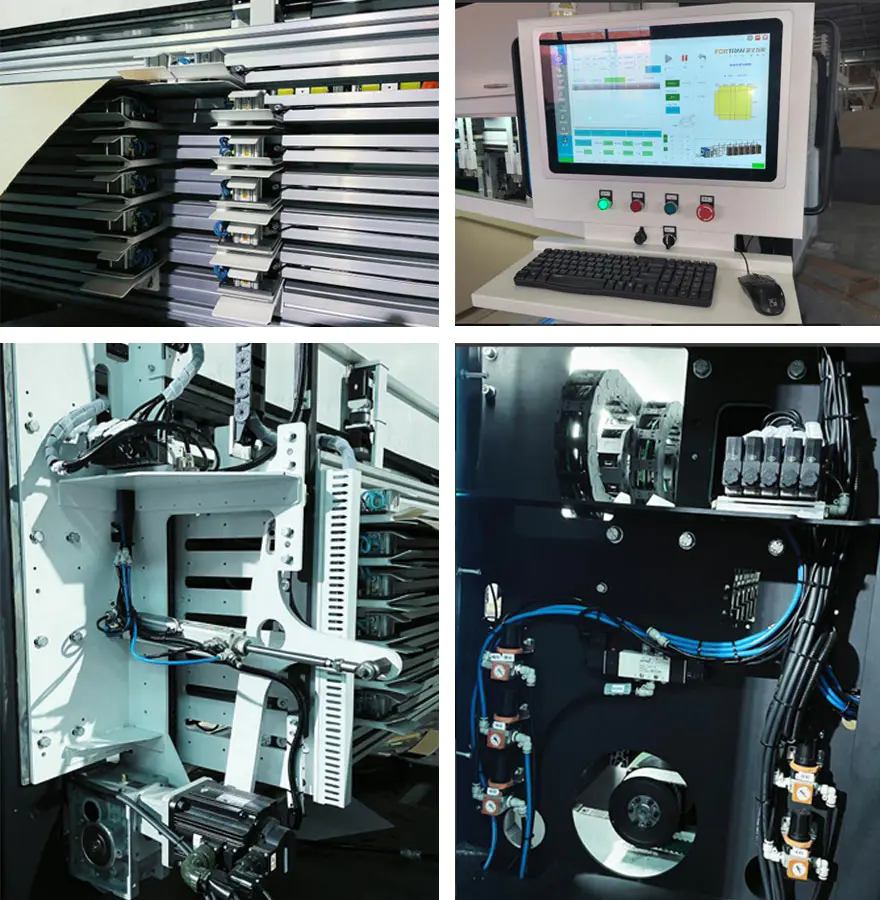

머신 이미지

기계 사양

치수 폭*폭*높이(mm)	기본사양	전원 공급 장치 (kW)	절단 속도 (분/분)	작업 높이 (mm)
14750*4040*3000	수직 칼 11개 + 수평 칼 1개, 풀 서보 제어, 탄창 6개 포함	5.8	0-120	850

처리 매개변수

최소 절단 길이 L(mm)	최대. 절단 폭 W(mm)	골판지 절단 두께 H(mm)	세로 블레이드 간격 정밀도(mm)	효율성(PCS/분)
300	2550	2-7	±1.5	0-12

기능에 대한 일반적인 설명

자동 고속 종이 절단기는 골판지와 낱장을 연속적으로 고정 길이 처리하여 접는 상자를 생산하는 데 사용됩니다. 기계는 두 종이 모두에서 주름을 잡는 작업을 수행합니다. 골판지의 가로방향, 세로방향, 단속절단, 절단가공. 고정길이 절단으로 대량생산 및 맞춤형 제작 가능 생산. 기계는 독립형 장치로 사용하거나 포장 라인의 초기 부분으로 사용할 수 있습니다.

아니요.	목	특징
1	종이 보관함	종이 보관함은 산 세척 강판으로 만들어졌으며 다음과 같이 처리됩니다. 벤딩. 구조가 간단하고 신뢰성이 높은 구조이며, 내한성 처리가 되어 있는 것이 특징입니다. 아연 도금 처리로 외관이 미려하고 녹 방지성이 뛰어납니다. 표준 구성에는 6개의 용지 보관함이 포함되어 있습니다. 다양한 고객 요구에 따라 조정되어 높은 유연성과 강력한 기능을 제공합니다. 적응성.
2	프레임 구조	사각강을 용접한 후 정밀가공으로 프레임을 제작합니다. 튜브와 강판. 이는 높은 조립 정확도와 작동 정밀도를 보장하여 장비의 긴 서비스 수명과 우수한 안정성을 보장합니다.
3	드라이브 메커니즘	공급 압력 롤러는 PU 재질로 만들어졌으며 밝고 매력적인 표면을 가지고 있습니다. 높은 마찰로. 이는 판지 운반의 신뢰성을 효과적으로 향상시킵니다. 한편, 견인 드럼은 독일에서 수입되며 내구성이 뛰어납니다.
4	교차 구조	동력은 감속기와 결합된 고정밀 서보 모터에 의해 제공됩니다. 그리고 hig를 달성하는 동기식 휠 메커니즘
5	세로 절단 장치	이 메커니즘은 기본적으로 7세트의 나이프 홀더로 구성됩니다. 칼의 구성 7+1을 사용하면 상자 유형 410 및 411의 보편적인 절단이 가능합니다. 내구성을 보장하면서 고효율 작동 요구;

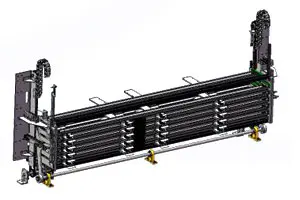

6	조정 가능한 저장 장치	마더보드의 양쪽 끝부분을 CNC 가공으로 평행한 측면을 보장하고 고강도 사용 안전과 신뢰성을 보장하기 위해 체인을 위아래로 연결 정확도를 높이기 위해 치아를 건너 뛰지 않습니다. 작업 효율성을 높이기 위해 고정밀도를 사용합니다. 고정밀도를 갖춘 베벨기어 감속기 서비스 모터; 활용률을 높이기 위해 우리는 이 기관을 6개의 종이 라이브러리로 설정했으며, 이는 필요에 따라 증가하거나 감소할 수 있습니다. 고객의 다양한 요구를 편리하고 빠르게, 강한 적응성;

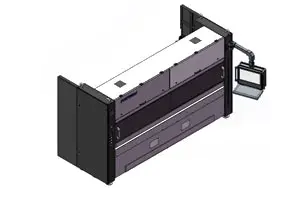

7	기계 인클로저	주요 기능은 기계를 장식하는 것입니다 자체. 외부 보호 커버가 추가됩니다. 기계. 덮개는 플라스틱으로 처리됩니다. 스프레이로 심미적으로 만들어줍니다. 기분 좋고 섬세하며 페인트에 강한 치핑.전면의 관찰창 기계의 아크릴 시트로 만들어집니다. 매력적이고 우아한 외관을 선사합니다. 뿐만 아니라 높은 인성과 저항성 산산이 부서지는.

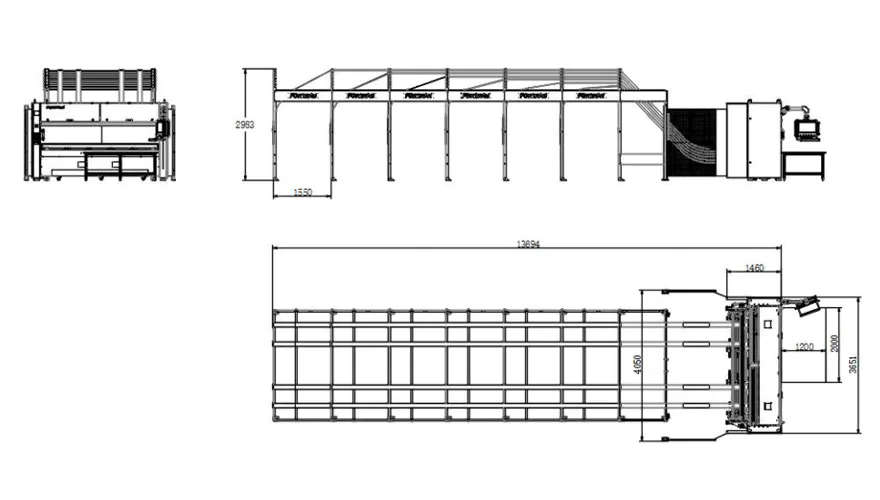

3개 뷰 도면

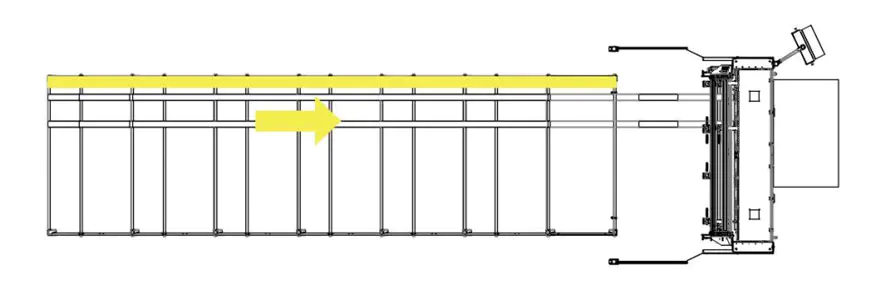

생산 공정 모드의 개략도

소모품 요구 사항

1. 공급 스테이션의 골판지에 대한 요구 사항

A. 연속 골판지 너비: 400-2550 mm;
B. 나란히 고정된 골판지의 총 너비: 최대 2550mm;
C. 스태킹 높이(120mm 팔레트 포함): 최대 1300mm;
D. 스태킹 폭, 최대: 1300mm; 배출 지점의 골판지 길이: 최소 300mm;
E. 고정 길이 절단에 대한 세로 공차: 최대 0.5%; 고정 길이 절단에 대한 가로 공차: 최대 ±2.0 mm;
F. 골판지 두께 : 2-7 mm, ± 0.2 mm; 최대 원료 품질은 BC 2.30까지 (DIN 55468 표준에 따름);
G. 판지의 품질은 DIN 55468 표준을 준수합니다.
H. 단일 골판지, 최대 두께 약 4mm(품질: 1.10–1.40), 이중 골판지, 최대 두께 약 7mm.

2. 카톤 종류

일련번호	이름	영상	용지 공급 방향	최소 크기
1	일반 상자		세로 방향	길이: 최소 400mm 폭: 최소 36mm 높이: 최소 225mm
2	일반 상자		세로 방향	길이: 최소 400mm 폭: 최소 36mm 높이: 최소 225mm
3	하늘과 땅 표지		세로 방향	길이: 최소 400mm 폭: 최소 225mm 높이: 최소 18mm
4	중간 씰 박스		세로 방향	길이: 최소 400mm 폭: 최소 450mm 높이: 최소 18mm
5	중간 씰 박스		세로 방향	길이: 최소 400mm 높이: 최소 450mm 높이: 최소 18mm
6	모든 날개 상자		세로 방향	길이: 최소 400mm 높이: 최소 225mm 높이: 최소 18mm
7	중간 씰 박스		세로 방향	길이: 최소 400mm 높이: 최소 450mm 높이: 최소 18mm
8	정사각형 판지		세로 방향	길이: 최소 400mm 높이: 최소 18mm

주요 구성요소 구성 목록

아니요.	목	명세서	수량	유명한
1	세로날 유닛		7세트	수량은 요구 사항에 따라 맞춤 설정할 수 있습니다.
2	수평 칼날 유닛		1세트
3	롤러 조립		3개
5	횡동기벨트		1개
6	동기 벨트		2개
7	견인 서보 모터		2세트
8	견인 감속기		2세트
9	조정 보관 서보 모터		1세트
10	조정 저장 감속기		1세트
11	블레이드 이동 모터		7세트	수량은 요구 사항에 따라 맞춤 설정할 수 있습니다.
12	블레이드 이동 감속기		7세트
13	공압 부품		1세트
14	전기 제어 상자	——	——
15	전기 부품	광전 센서, 케이블, 반사경, 전기 부품	——
16	제어 장치	드라이버, 펌웨어, 모듈	——

웨어러블 부품 및 소모품 목록

1. 웨어러블 부품 목록

아니요.	목	명세서	권장 수량	U8 번호
1	공급 샤프트 부싱	PCM260-02-020-260	6
2	푸싱 샤프트 부싱	CZJ260-02-010-300	2
3	강철 코어가 있는 무봉제 녹색 무음 동기 벨트(Xiet)	75-AT10-6910	1
4	솔레노이드 밸브	SY5120-5GZD-01	2
5	Ø66xØ16x0.8 원형 치날	PCM260-03-010-010	2
6	솔레노이드 밸브	4N330C08B	1
7	슬라이더	HGH15CA	2
8	정밀감압밸브	SDR20008JN	2
9	강선이 포함된 무봉제 폴리우레탄 동기 벨트 - 저소음형	AT10x50xL1290	1
10	계전기	RXT-F01K D24	1
11	퓨즈	5*20mm 0.1A	5
12	리미트 스위치	XCK-N2145P20C	2
13	근접 스위치	IME12-06BPSZW2S	2
14	강선이 포함된 무봉제 폴리우레탄 동기 벨트 - 저소음형	AT10x50xL920	1

소모품 목록

1	종이절단력 고무롤러B	PCM260-01-020-300	1
2	Ø66xØ16x0.8 원형 치날	PCM260-03-010-010	2
3	공급 샤프트 부싱	PCM260-02-020-260	2
4	푸싱 샤프트 부싱	CZJ260-02-010-300	1
