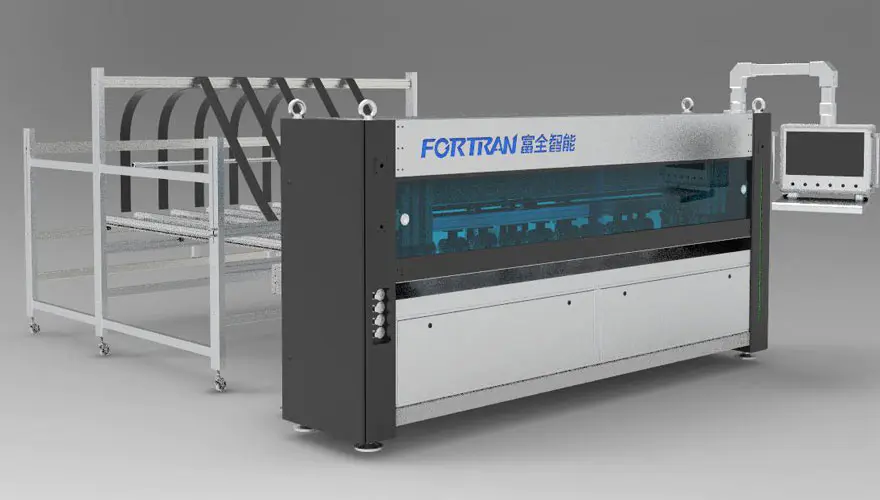

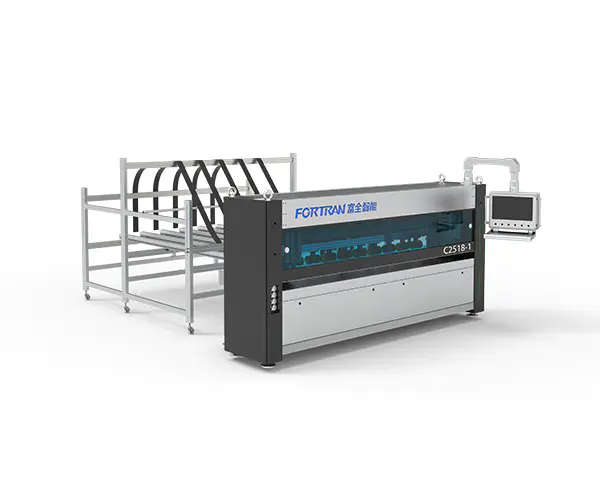

완전 자동 종이 절단기

기계 사양

치수 폭*폭*높이(mm)	기본사양	전원 공급 장치 (kW)	절단 속도 (분/분)	작업 높이 (mm)
6700*3650*3000	7개의 수직 칼날과 1개의 수평 칼날, 단일 시트 공급 및 연속 시트 공급 모드 포함	5.25	0-120	850

처리 매개변수

최소 절단 길이 L(mm)	최대. 절단 폭 W(mm)	골판지 절단 두께 H(mm)	세로 블레이드 간격 정밀도(mm)	효율성(PCS/분)
300	2500	2.5-6.5	±1.5	0-12

완전 자동 종이 절단기는 골판지와 낱장을 연속적으로 고정 길이 처리하여 접는 상자를 생산하는 데 사용됩니다. 기계는 두 종이 모두에서 주름을 잡는 작업을 수행합니다. 골판지의 가로방향, 세로방향, 단속절단, 절단가공. 고정길이 절단으로 대량생산 및 맞춤형 제작 가능 생산. 기계는 독립형 장치로 사용하거나 포장 라인의 초기 부분으로 사용할 수 있습니다.

아니요.	목	특징	모델

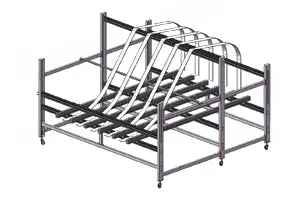

1	종이 보관함	종이 보관 선반은 절곡 가공을 통해 산세 판으로 만들어졌으며 구조가 간단하고 안정적인 구조를 갖추고 있습니다. 미려한 외관과 우수한 방청성을 보장하기 위해 도장되었습니다. 표준 구성에는 연속적인 판지 재료 랙과 단층 판지 공급 흐름 스트립이 포함됩니다.

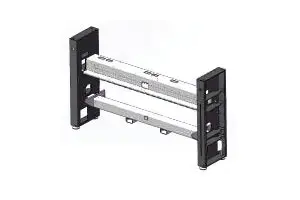

2	프레임 구조	프레임은 사각강관과 강판을 용접한 후 정밀가공하여 제작됩니다. 이는 높은 조립 정확도와 작동 정밀도를 보장하여 장비의 긴 서비스 수명과 우수한 안정성을 보장합니다.

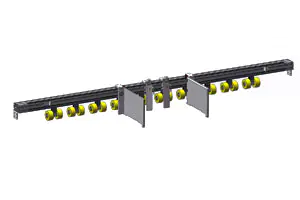

3	드라이브 메커니즘	공급 압력 휠은 밝고 아름다운 표면과 마찰을 갖춘 PU 소재로 만들어져 판지 운반의 신뢰성을 효과적으로 향상시킬 수 있습니다. 한편 견인 드럼은 내구성이 뛰어나고 오래 지속되는 독일에서 수입되며 수동으로 조정하고 측면에 고정할 수 있습니다.

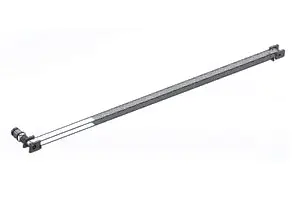

4	교차 구조	동력은 감속기와 동기식 휠 메커니즘이 결합된 고정밀 서보 모터에 의해 제공되어 고속의 정확한 위치 지정을 달성하여 상자 절단의 정확성을 보장합니다.

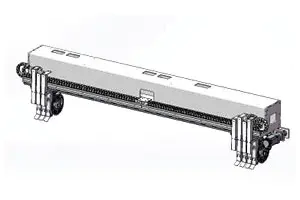

5	세로 절단 장치	이 메커니즘은 주로 7개 세트의 나이프 홀더로 구성됩니다. 가로 나이프 벨트 서보는 세로 나이프의 위치를 ​​결정하므로 효율적인 작동 요구 사항을 충족하는 동시에 내구성도 보장할 수 있습니다.

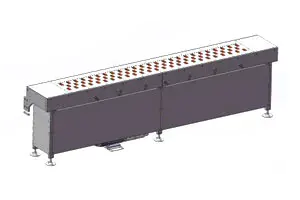

6	조정 가능한 저장 장치	롤러는 서보 모터와 감속기로 제어됩니다. 작동 정확도와 효율성을 향상시키기 위해 고정밀 서보 모터가 장착된 고정밀 베벨 기어 감속기를 사용합니다. 판지를 흡착하는 진공 흡입 구조를 채택하여 단층 판지를 더 잘 운반할 수 있습니다.
7	기계 인클로저	주요 초점은 기계 자체를 장식하는 것입니다. 외부 보호 커버가 기계에 추가되며 분체 코팅으로 처리되어 미학적으로 좋고 깨지거나 벗겨지지 않는 내구성 있는 마감을 보장합니다. 기계 전면의 관찰창은 진한 파란색 아크릴 패널로 제작되어 시각적으로 매력적이고 우아할 뿐만 아니라 탄력성과 깨짐 방지 기능도 뛰어납니다. 또한 표면이 광택이 있고 소음 없이 조용하게 작동하는 알루미늄 합금 슬라이드 레일이 설치되어 있습니다.

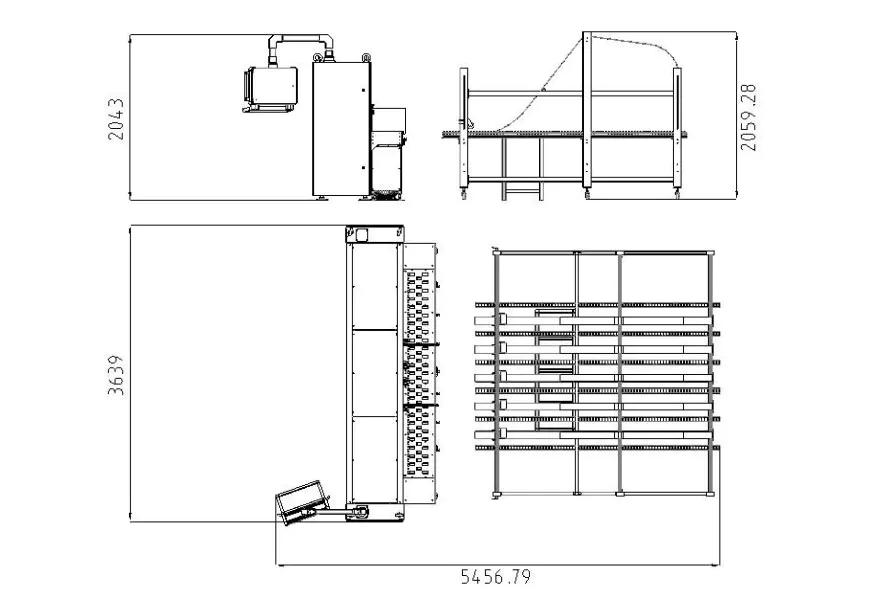

3개 뷰 도면

소모품 요구 사항

1. 공급 스테이션의 골판지에 대한 요구 사항

A. 연속 골판지 너비: 400-2350 mm;
B. 스태킹 높이(120mm 팔레트 포함): 최대 1300mm;
C. 스태킹 너비, 최대: 1300mm, 배출 지점의 골판지 길이: 최소 300mm,
D. 고정 길이 절단에 대한 세로 공차: 최대 0.5%; 고정 길이 절단에 대한 가로 공차: 최대 ±2.0 mm;
E. 골판지 두께 : 2.5-6 mm, ± 0.2 mm; 최대 원료 품질은 BC 2.30까지 (DIN 55468 표준에 따름);
F. 판지의 품질은 DIN 55468 표준을 준수합니다.

G. 단일 골판지, 최대 두께 약 4mm(품질: 1.10–1.40), 이중 골판지, 최대 두께 약 6mm.

2. 카톤 종류

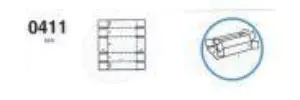

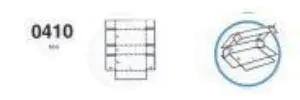

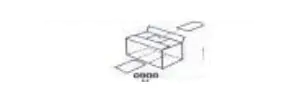

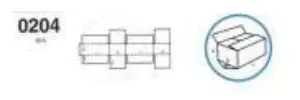

일련번호	이름	영상	용지 공급 방향	최소 크기

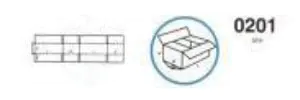

1	일반 상자		세로 방향	길이: 최소 400mm 폭: 최소 36mm 높이: 최소 225mm
2	일반 상자		세로 방향	길이: 최소 400mm 폭: 최소 36mm 높이: 최소 225mm

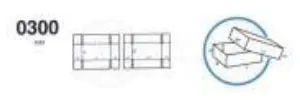

3	하늘과 땅 표지		세로 방향	길이: 최소 400mm 폭: 최소 225mm 높이: 최소 18mm

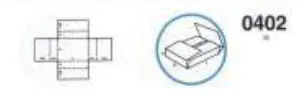

4	중간 씰 박스		세로 방향	길이: 최소 400mm 폭: 최소 450mm 높이: 최소 18mm

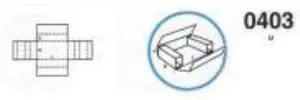

5	중간 씰 박스		세로 방향	길이: 최소 400mm 높이: 최소 450mm 높이: 최소 18mm
6	모든 날개 상자		세로 방향	길이: 최소 400mm 높이: 최소 225mm 높이: 최소 18mm
7	중간 씰 박스		세로 방향	길이: 최소 400mm 높이: 최소 450mm 높이: 최소 18mm
8	정사각형 판지		세로 방향	길이: 최소 400mm 높이: 최소 18mm
