자동 상자 접지기

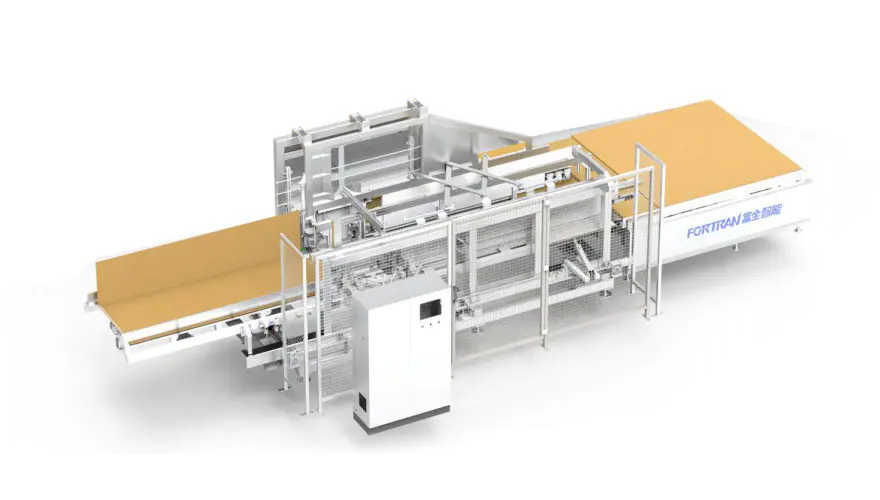

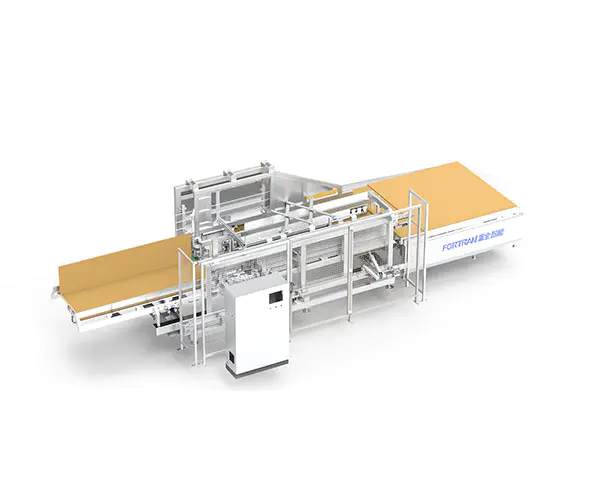

전체 머신 이미지

장비 매개변수

외부 치수 폭*폭*높이(mm)	장비 자중(kg)	전원(kW)	운반 하중(kg)	작업 높이(mm)
9760*3550*2500	약 3700	4.5kW (접착 유닛 제외)	50	830±40(미정. 고객에 따라 다름)

처리 범위

카톤 처리 범위 L(mm)	카톤 처리 범위 W(mm)	카톤 처리 범위 H(mm)	접는 효율(회/분)	골판지 두께(mm)
400-2800	320-900	40-250	5-7	2.5-6

1 핵심 액세서리 브랜드: 서보 모터--혁신; 동기 벨트--가드너; 시트 베어링--TR; 주파수 변환 모터---혁신:
2 전체 랙 파이프는 갠트리로 용접 및 가공되어 정확도가 높고 신뢰성이 높으며 내구성이 뛰어납니다.
3 접이식 상자 기계의 선형 메커니즘은 신뢰성과 내구성이 뛰어난 정밀 선형 가이드 레일로 안내됩니다.
4 흡입 컵 전송 용지는 고정밀 서보 모터를 채택하여 제어가 쉽고 장비의 정확도를 향상시킬 수 있습니다.

5 기계는 단독으로 사용하거나 맞춤형 포장 라인과 결합하여 사용할 수 있습니다. 사용 방법은 변경 가능하고 유연합니다.

1 용도

A. 이 자동 상자 접는 기계는 상자에 상자로 사용됩니다.
B. 이 장비는 M/A-0410 모델 상자 상자를 만드는 데 사용됩니다.
C. 먼저 상자를 벤치마킹하고 해당 입력 크기를 누르고 시작한 다음 장비를 입력하여 자동으로 상자를 만듭니다.

2 작동 원리 개요

전체 장비 세트는 공급 플랫폼 메커니즘, 메인 프레임 메커니즘, 고정 측면 폴딩 메커니즘, 모바일 측면 폴딩 메커니즘 및 중앙 전송의 다섯 부분으로 나뉩니다. 메커니즘:

A. 작업 시 조작 화면 입력은 접이식 상자의 크기에 해당합니다. 위치 지정이 준비된 후 종이 스킨이 전면 벤치마크 및 측면 벤치마크와 양의 방향으로 정렬된 후 녹색 시작 버튼 장치를 눌러 자동으로 흡입 컵을 시작하여 종이 스킨을 접는 상자 기계 섹션의 입구로 흡수합니다.

B. 흡입 컵은 종이 껍질을 접는 부분으로 밀어 넣고 고정 가장자리와 움직이는 긴 가장자리는 접는 가장자리에 해당합니다. 그런 다음 지정된 접착제 스프레이 위치에 자동으로 접착제를 뿌리고 전면 끝 접는 위치가 하나씩 완료됩니다.

C. 프런트 엔드 접이식 상자가 지정된 위치에 도달한 후 실린더의 하향 압력을 조인 후 흡입 컵이 즉시 떨어지고 원점으로 재설정되고 후면 흡입 컵이 용지 뒤쪽 끝에 부착되어 기다립니다. 고정측과 이동측 접는 가장자리가 동시에 작동한 후 플립 그룹은 완료 후 재설정됩니다. 백엔드 흡입 컵은 종이 스킨을 백엔드 접이식 상자의 성형 위치로 앞으로 이동시키고 자동으로 지정된 위치에 접착제를 뿌립니다.

D. 백엔드 접이식 상자가 지정된 위치에 도달한 후 실린더의 하향 압력이 조여진 후 고정 측면과 이동 측면 접는 가장자리가 동시에 작동한 후 뒤집기 그룹이 완료되고 재설정됩니다. 배출 모터가 즉시 성형 상자를 출구로 보냅니다.

3 기능적 구조"

일련번호	이름	구별되는 특징	모델
1	먹이 테이블 구조	전면 재료 테이블은 평판 위치에 위치하며 실린더는 리프팅 및 위치 결정 핀을 제어합니다. 측면 서보 모터는 제지 스킨 피드의 준비 위치를 정확하게 찾습니다.

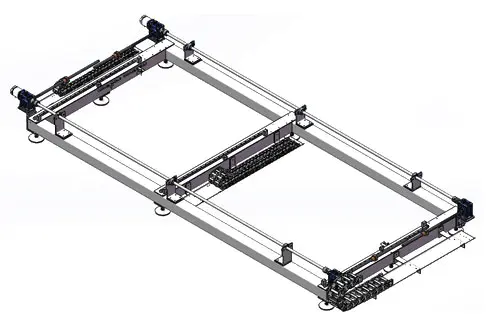

2	랙 베이스 구조	메인프레임 랙의 베이스, 서보 연결 제어 서보 모터 구동 모바일 접이식 메커니즘 및 중앙 구동 메커니즘이 더 정확합니다.

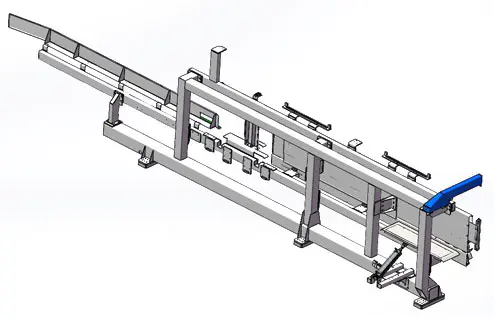

3	고정측 접이식 랙 세트	고정 측면 접이식 프레임, 짧은 모서리 실린더 접이식, 판금 보조 가이드 양면 피드; 랙 용접 갠트리 가공; 높은 조립 정확도, 높은 작동 정확도, 긴 서비스 수명 및 장비의 우수한 안정성 보장;

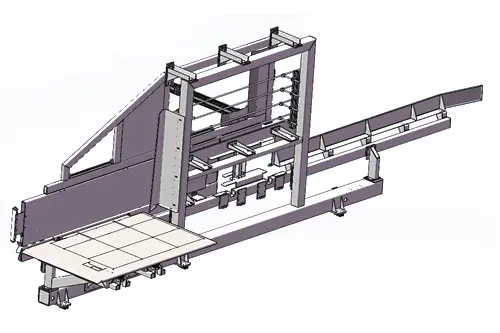

4	이동식 사이드 접이식 랙 세트	이동 측면 접이식 프레임, 긴 측면 실린더 접이식, 판금 보조 가이드 양면 공급, 랙 용접 갠트리 가공, 높은 조립 정확도, 높은 작동 정확도, 긴 서비스 수명 및 장비의 우수한 안정성 보장;

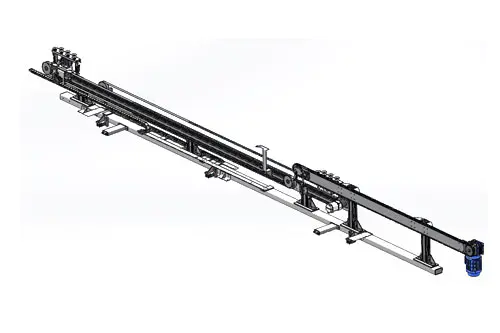

5	중앙 구동 메커니즘의 다섯 부분	서보 제어 드라이브, 중간 흡입 컵 그룹은 종이 껍질의 움직임을 구동하고 배출 모터는 체인을 구동하여 종이 껍질 배출을 구동합니다.
6	중간 흡입 컵 그룹	서보 모터의 벨트는 움직임을 구동하고 실린더는 상승 및 하강하며 흡입 컵 진공은 종이 피부 전달, 정확한 작동 및 위치를 흡수합니다.

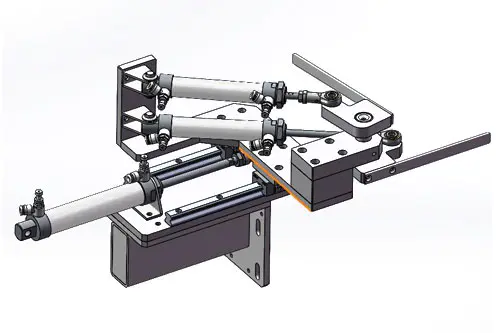

7	접이식 확장 그룹	전면 및 후면 실린더 확장은 가이드 레일과 협력하여 앞뒤로 움직이며 그룹화 실린더 스윙 암 메커니즘은 다양한 사양과 크기의 접힘을 실현합니다.

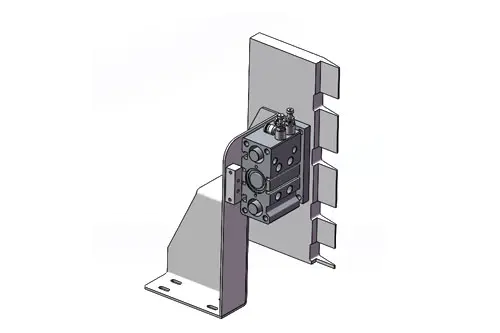

8	프레스 플레이트 그룹	실린더는 앞뒤로 팽창하고 귀의 굽힘에 작용하여 상자를 직각으로 곧게 만듭니다.

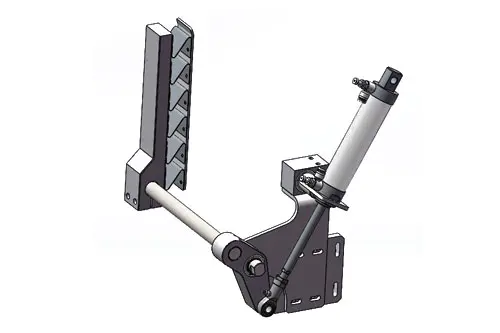

9	측면 터닝 그룹	그것은 주로 상자의 앞쪽과 뒤쪽 끝을 위쪽으로 누르는 역할을 하며 실린더 텔레스코픽 변속기는 스윙 암을 구동하여 핫멜트 접착제가 견고하고 안정적입니다.

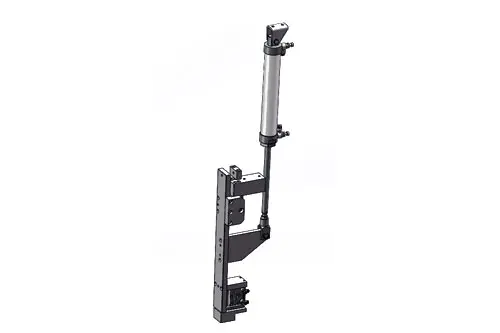

10	스윙암 이어시트 그룹	실린더 드라이브 확장은 스윙 암을 구동합니다. 스윙 암이 직각으로 배치된 후 저압 실린더는 측면 회전 그룹 압축 핫멜트 접착제 페이스트를 사용하여 종이 스킨을 고정하여 단단하고 안정적으로 만듭니다.

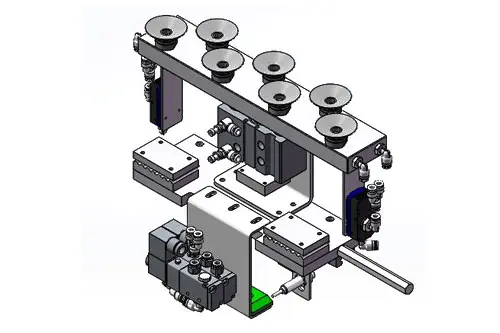

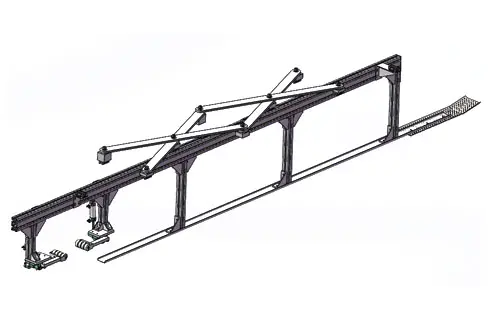

11	중간 수준의 보조 모서리 누르기 그룹	긴 스윙 암은 가이드 레일과 협력하여 상자 중앙의 완전 자동 중간 위치를 달성합니다. 전면 블록 재료는 하단 흡입 컵 그룹이 종이 껍질을 흡수하도록 보조합니다. 후면 끝은 앞뒤 실린더의 두 그룹으로 나누어 스윙 암의 전면과 후면을 제어하여 종이 가장자리를 보조합니다. 종이 피부가 너무 넓어서 부정확한 성형 문제를 일으키는 것을 방지합니다.

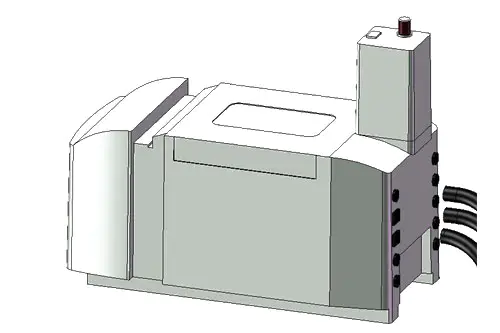

12	접착제 기계 시스템	접착제 기계 시스템에서 우리는 지속적인 접착제 분사, 완벽한 기능, 간단한 설정 및 편리한 작동을 실현할 수 있는 Le Baide의 순수 수입 액세서리 전체 세트를 사용합니다.

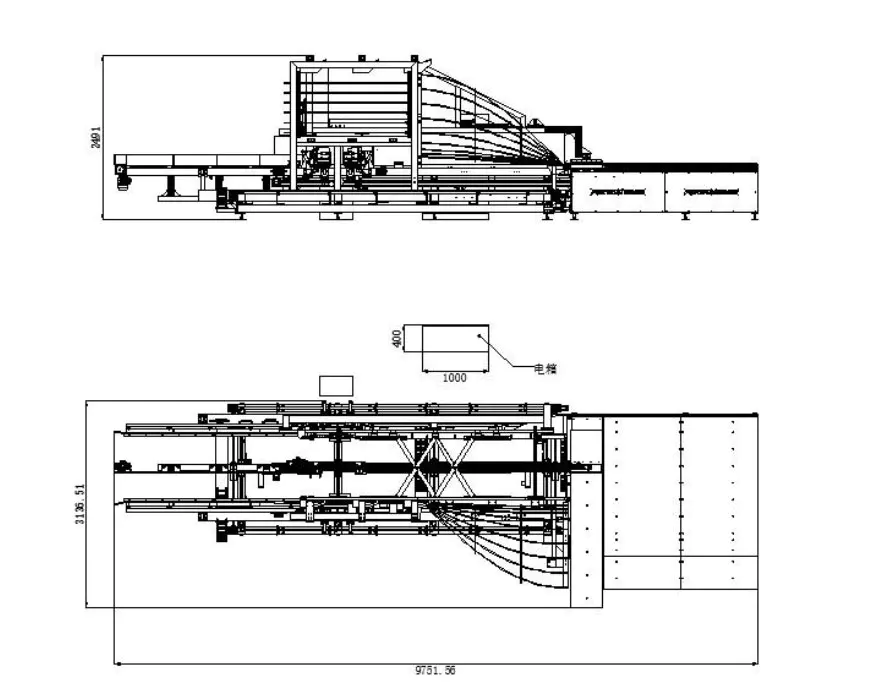

3개 뷰(파라미터에 따라 크기가 변하기 때문에 미정)

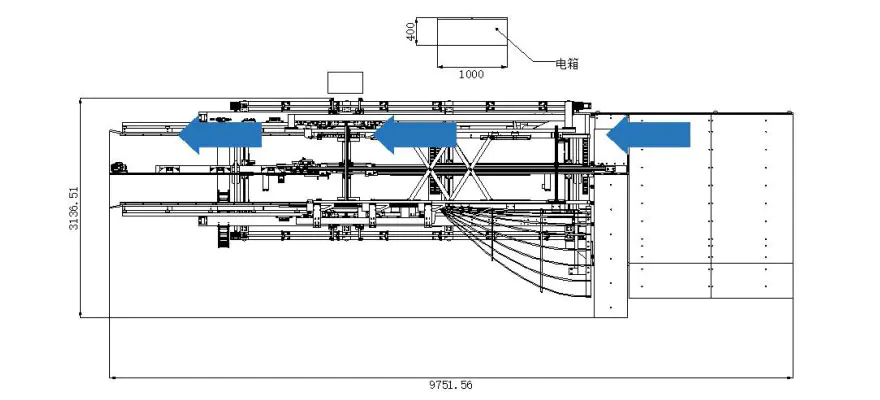

생산 공정 모드의 개략도(크기 때문에 결정되지 않음) 매개변수에 따라 변경됨)
