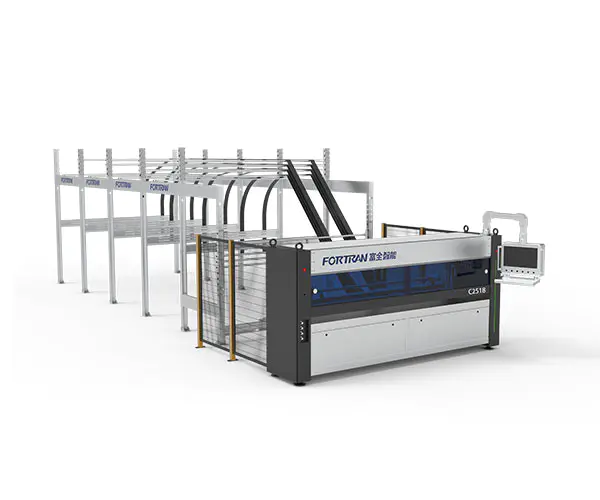

자동 종이 절단기

기계 사양

치수 폭*폭*높이(mm)	기본사양	전원 공급 장치 (kW)	절단 속도 (분/분)	작업 높이 (mm)
11650*4040*3000	수직 칼 7개 + 수평 칼 1개, 3-서보 제어 장치, 탄창 4개 포함	6	0-120	900

처리 매개변수

최소 절단 길이 L(mm)	최대. 절단 폭 W(mm)	골판지 절단 두께 H(mm)	세로 블레이드 간격 정밀도(mm)	효율성(PCS/분)
300	2500	2.5-6.5	±1.5	0-12

자동 종이 절단기는 골판지의 지속적인 고정 길이 처리에 사용되어 접이식 상자를 생산합니다. 기계는 가로 및 세로 모두에서 주름을 잡는 작업을 수행합니다. 세로 방향, 단속 절단 및 골판지 절단 가공. 고정 길이 절단으로 대량 생산과 맞춤형 생산이 모두 가능합니다. 기계는 독립형 장치 또는 포장 라인의 초기 부분으로 사용됩니다.

아니요.	목	특징	모델

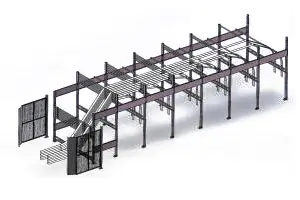

1	종이 보관함	종이 보관함은 산성 세척된 강판으로 구부러진 형태로 만들어집니다. 간단한 구조, 안정적인 조립, 냉간 아연 도금 마감이 특징으로 매력적인 외관과 뛰어난 녹 방지 기능을 제공합니다. 표준 구성에는 4개의 종이 보관함이 포함됩니다.
2	프레임 구조	프레임은 사각강관과 강판을 용접한 후 정밀가공하여 제작됩니다. 이는 높은 조립 정확도와 작동 정밀도를 보장하여 장비의 긴 서비스 수명과 우수한 안정성을 보장합니다.
3	드라이브 메커니즘	공급 압력 롤러는 PU 재질로 만들어졌으며 마찰력이 높고 밝고 매력적인 표면을 가지고 있습니다. 이는 판지 운반의 신뢰성을 효과적으로 향상시킵니다. 한편, 견인 드럼은 독일에서 수입되며 내구성이 뛰어납니다.
4	교차 구조	동력은 감속기와 동기식 휠 메커니즘이 결합된 고정밀 서보 모터에 의해 제공되어 고속의 정확한 위치 지정을 달성하여 상자 절단의 정확성을 보장합니다.
5	세로 절단 장치	이 메커니즘은 주로 7개 세트의 나이프 홀더로 구성됩니다. 가로 나이프 벨트 서보는 세로 나이프의 위치를 ​​결정하므로 효율적인 작동 요구 사항을 충족하는 동시에 내구성도 보장할 수 있습니다.
6	조정 가능한 저장 장치	엔드 메인프레임은 CNC로 가공되어 양면의 평행성을 보장합니다. 수직 리프팅에는 고강도 체인을 사용하여 안전성과 신뢰성을 보장하고 체인 건너뛰기를 방지합니다. 작동의 정밀도와 효율성을 높이기 위해 고정밀 서보 모터가 장착된 고정밀 베벨 기어 감속기를 사용합니다. 이 메커니즘은 용지 활용률을 향상시키기 위해 4개의 용지 보관실로 설계되었습니다.
7	기계 인클로저	주요 초점은 기계 자체를 장식하는 것입니다. 기계에 외부 보호 커버를 추가하고 분체 코팅 처리를 하여 미적으로 보기 좋고 깨지거나 벗겨지지 않는 내구성 있는 마감을 보장합니다. 기계 전면의 관찰 창은 시각적으로 매력적이고 우아할 뿐만 아니라 탄력성과 깨짐 방지 기능이 뛰어난 진한 파란색 아크릴 패널로 만들어졌습니다. 또한 표면이 광택이 있고 소음 없이 조용하게 작동하는 알루미늄 합금 슬라이드 레일이 설치되어 있습니다.

3개 뷰 도면

소모품 요구 사항

1. 공급 스테이션의 골판지에 대한 요구 사항

A. 연속 골판지 너비: 400-2350 mm;
B. 나란히 고정된 골판지의 총 너비: 최대 2550mm;
C. 스태킹 높이(120mm 팔레트 포함): 최대 1300mm;
D. 스태킹 폭, 최대: 1300mm; 배출 지점의 골판지 길이: 최소 300mm;
E. 고정 길이 절단에 대한 세로 공차: 최대 0.5%; 고정 길이 절단에 대한 가로 공차: 최대 ±2.0 mm;
F. 골판지 두께 : 2.5-6 mm, ± 0.2 mm; 최대 원료 품질은 BC 2.30까지 (DIN 55468 표준에 따름);
G. 판지의 품질은 DIN 55468 표준을 준수합니다.
H. 단일 골판지, 최대 두께 약 4mm(품질: 1.10–1.40), 이중 골판지, 최대 두께 약 6mm.

2. 카톤 종류

일련번호	이름	영상	용지 공급 방향	최소 크기
1	일반 상자		세로 방향	길이: 최소 400mm 폭: 최소 36mm 높이: 최소 225mm
2	일반 상자		세로 방향	길이: 최소 400mm 폭: 최소 36mm 높이: 최소 225mm
3	하늘과 땅 표지		세로 방향	길이: 최소 400mm 폭: 최소 225mm 높이: 최소 18mm
4	중간 씰 박스		세로 방향	길이: 최소 400mm 폭: 최소 450mm 높이: 최소 18mm
5	중간 씰 박스		세로 방향	길이: 최소 400mm 높이: 최소 450mm 높이: 최소 18mm
6	모든 날개 상자		세로 방향	길이: 최소 400mm 높이: 최소 225mm 높이: 최소 18mm
7	중간 씰 박스		세로 방향	길이: 최소 400mm 높이: 최소 450mm 높이: 최소 18mm
8	정사각형 판지		세로 방향	길이: 최소 400mm 높이: 최소 18mm
