통합 지능형 ​​측정 스테이션

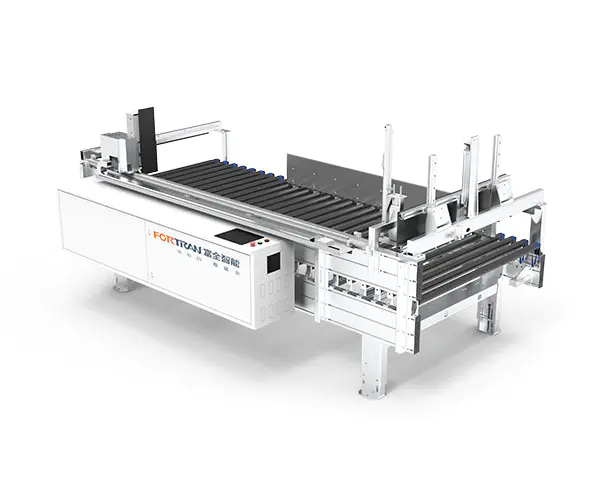

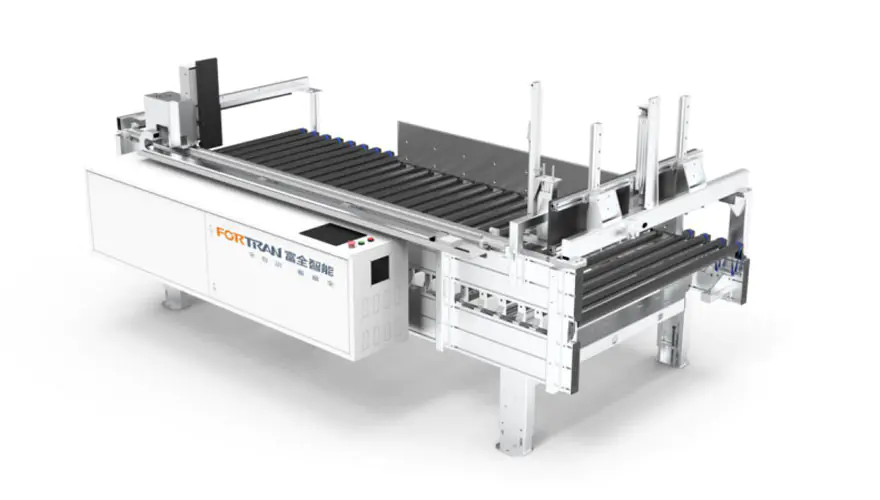

전체 머신 이미지

장비 매개변수

전반적인 차원L*W*H(mm)	장비 무게 (kg)	측정하중(kg/㎡)	총 전력(kW)	측정 정확도(mm)	작업대 높이(mm)
3500*1960*1800	800	50	2.25	±0.5	800±50

측정 매개변수

기판 길이 가공 범위 L(mm)	기판 폭 가공 범위 W(mm)	판 두께 가공 범위 H(mm)	측정 효율(회/분)	이송 속도(m/min)
350-2800	200-1200	18-250	4-6	0-35 (주파수 변환 조정 가능)

1. 발은 레이저로 절단 및 드릴링되어 정확한 구멍 위치를 보장합니다. 정확한 각도를 위해 CNC 벤딩 머신으로 벤딩됩니다.
2. 발은 평평한 표면을 가진 냉간 압연 산세 강판으로 만들어집니다. 쇼트 블라스팅 및 샌드 블라스팅 후 스프레이 코팅 처리되어 내식성이 뛰어납니다.
3. 발은 움직일 수 있는 조절 가능한 발 컵을 채택하여 평탄도에 대한 강력한 적응성을 제공합니다.
4. 용융 아연 도금 롤러는 이탈리아 수입 호스로 덮여있어 마찰로 인한 공작물의 표면 긁힘을 효과적으로 방지하고 공작물 표면을 손상시키지 않습니다.
5. 탄성 벨트 드라이브는 작동 중 소음이 적습니다. 탄성 벨트는 인성이 높고 수명이 길다.
6. 스토퍼와 백킹 플레이트 모두 콤팩트한 라미네이트로 제작되었으며, 지지 플레이트는 매끄러운 PE 플레이트로 제작되어 마찰 저항이 낮습니다.
7. 통합된 길이 및 너비 측정 설계로 바닥 공간이 줄어듭니다.
8. 자동 제어로 고정밀도, 고효율, 낮은 고장률로 측정이 가능합니다.

9. 기계식 포지셔닝 장치의 가이드 레일은 Hiwin 가이드 레일을 채택하여 고정밀도, 저진동 및 긴 서비스 수명을 제공합니다. 변속기는 빠른 속도와 높은 정밀도를 위해 기어와 랙을 사용합니다. 포지셔닝은 서보 모터를 채택하여 정밀도, 효율성, 속도, 높은 토크 및 작은 크기를 보장합니다.

통합 지능형 ​​측정 스테이션은 주로 포장 전에 각 보드 패키지의 적층 길이, 너비 및 두께를 측정하는 데 사용됩니다. 먼저 길이를 측정한 다음 너비, 마지막으로 높이를 측정하며 빠른 속도와 작은 설치 공간, 높은 효율성을 제공합니다. 넓고 두꺼운 알루미늄 프로파일 프레임을 채택해 미려하면서도 안정성이 뛰어납니다.

일련번호	이름	특징	기준 치수
1	길이 측정 이동식 빔 어셈블리	고정밀 서보 모터는 유성 감속기를 통해 동력을 전달하여 높은 토크, 저소음, 안정적인 동력을 제공합니다. 동기식 샤프트와 기어를 통해 동력이 전달되어 전체 메커니즘의 빠른 움직임을 구현하여 효율성을 향상시킵니다.

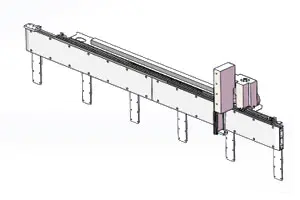

2	길이 측정 고정 플레이트 어셈블리	이 끝은 측정 기준 플레이트 역할을 합니다. 배플은 수직 리프팅을 위한 에어 실린더에 의해 구동되며 Hiwin 정밀 가이드 레일의 도움으로 빠르고 안정적인 선형 운동을 달성합니다.

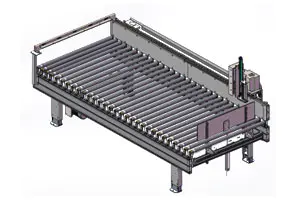

3	측정 롤러 컨베이어 프레임	롤러는 매끄럽고 밝은 표면과 높은 마찰력을 갖춘 이탈리아 수입 고무로 덮인 롤러를 채택하여 패키지의 절대적으로 안정적인 전달을 보장하고 미끄러짐 마찰 가능성을 크게 줄입니다. 전체적인 외관과 프레임 강성을 보장하기 위해 쇼트 블라스팅 및 스프레이 코팅을 실시합니다.

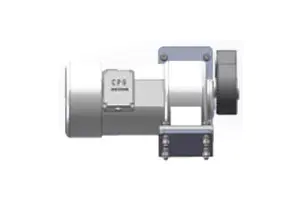

4	롤러 모터 조립	내구성을 위해 수입 기어드 모터를 사용합니다. 동기 풀리와 동기 벨트를 통해 롤러에 동력이 안정적으로 전달됩니다.

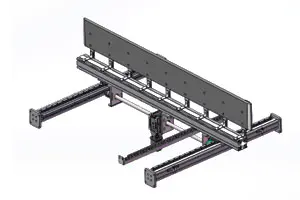

5	폭 측정부 측정 전원 메커니즘	수평 동력 시스템은 전송 시스템의 안정성을 보장하기 위해 정밀 감속기와 결합된 고정밀 서보 모터를 채택합니다.

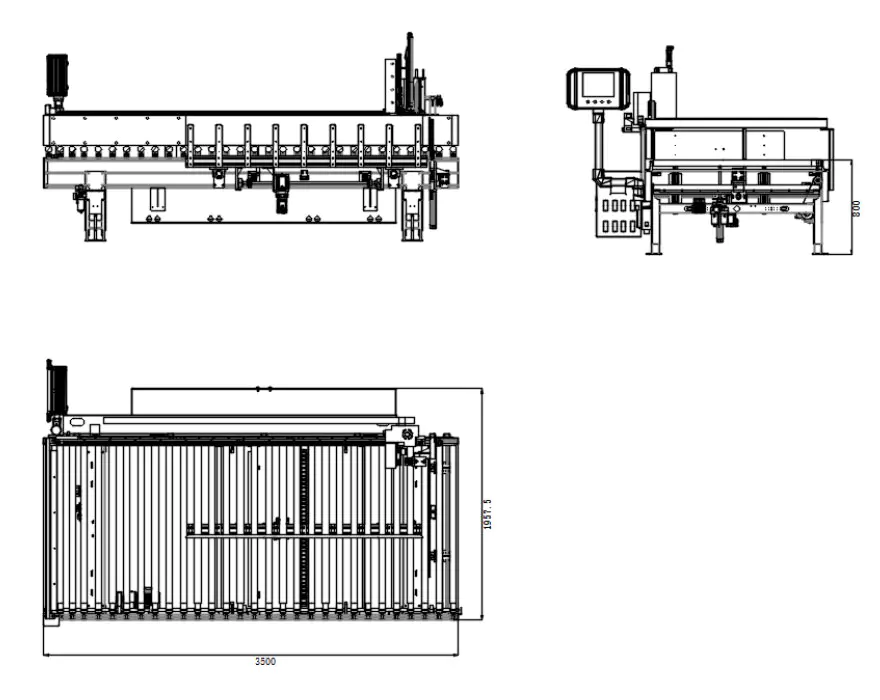

3개 뷰 도면
