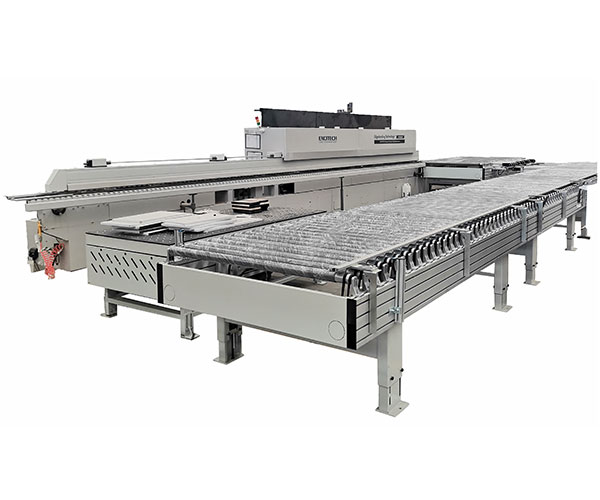

Edgebanding 기계용 롤러형 반송 컨베이어 라인

Edgebanding Machine용 Roller Type Return Conveyor Line은 Single One Edge Banding Machine 자동반송을 위한 자동화 라인의 일종입니다. 에지 밴딩 기계 용 롤러 형 리턴 컨베이어 라인은 주로 가구 보드, 캐비닛 보드 등의 생산을위한 전자동 에지 밴딩 조립 라인에 사용됩니다. 에지 밴딩 머신용 롤러형 리턴 컨베이어 라인은 생산 비용을 효과적으로 절감하고 생산 효율성을 향상시킬 수 있습니다.

문의 보내기

제품 설명

1.제품 소개

Edgebanding Machine 용 롤러 형 리턴 컨베이어 라인은 높은 수준의 자동화를 제공합니다. PLC 프로그래밍은 쉬운 조작이며 기계는 신뢰성과 우수한 성능을 제공합니다. 먼저 작업자가 수동으로 공작물을 측면으로 공급하고 밀봉 된 공작물이 자동 반환을 위해 에지 밴딩 기계 용 롤러 형 리턴 컨베이어 라인에 의해 수신 된 다음 에지 밴딩을 위해 다른 쪽을 수동으로 변환하여 실현합니다. 지능형 리턴 에지 밴딩 기능.

2. 제품 매개변수(사양)

모델	FQ-UX22
공작물 범위	300300-12002400mm
공작물 두께	10~60mm
최대 적재 중량	100kg
작업 속도	12~28M/min
총 전력 공급	7.5KW

1부: 머신 헤드-1

외형 치수	L3500W2330mm(1815)H900±50mm
롤러 길이	1700mm 및 1400mm
주광선	240*50 알루미늄 프로파일
롤러 직경	고무로 덮인 56mm
고무 두께	3mm
롤러 사이의 거리	120mm

2부: 머신 헤드-2

외형 치수	L3000W2660mm(1615)H900±50mm
롤러 길이	1500mm
주광선	240*50 알루미늄 프로파일
롤러 직경	고무로 덮인 56mm
고무 두께	3mm
롤러 사이의 거리	120mm
패널을 고정하기 위해 베이클라이트 플레이트와 함께 추가

3부: 전동 롤러 컨베이어

외형 치수	L6900W1415mm H900±50mm
주광선	240*50 알루미늄 프로파일
롤러 직경	고무로 덮인 56mm
롤러 길이	1300mm
고무 두께	3mm
롤러 사이의 거리	120mm

4부: 공압식 볼 플로팅 테이블

총 치수	L2500W1200H800~900mm
테이블 보드의 재질	베이클라이트 플레이트가 있는 8#U-스틸
메인 프레임	60403mm 직사각형 튜브
전원 공급 장치	1.5KW
리프팅 기능으로 리프팅 범위는 약 100mm입니다.

파트 5: 공압식 볼 플로팅 테이블

총 치수	L1800W600H900±50mm
테이블 보드의 재질	베이클라이트 플레이트가 있는 8#U-스틸
송풍기	1.5KW, 브랜드
다리	60403mm 직사각형 튜브
메인 프레임	40*60 스틸

3. 제품 기능 및 응용

1. 안정적인 이송, 재료와 이송 사이의 상대적인 움직임이 없어 이송 대상의 손상을 줄일 수 있습니다.
2. 유지하기 쉬운 간단한 구조; 에너지 소비가 적고 비용이 저렴합니다.
3.작동저항이 작을 뿐만 아니라 공작물의 마모가 적어 생산성이 높아 원가절감에 도움이 된다.

4. 제품 세부 정보
