3톤 E-타입 리프트: 중량물 생산라인 연결을 위한 고효율 리프팅 및 이송 장비

   3톤 E형 리프트는 중량물 수직 리프팅 및 작업장 연결을 위해 특별히 설계된 유압 리프팅 장치입니다. E자형 중공 테이블 상판 구조의 이름을 딴 이 제품은 주로 3톤 이내의 접시, 상자, 팔레트 및 기타 자재를 처리하는 데 적합합니다. 패널 가구, 창고 물류 등 산업의 생산 라인 높이 연결 시나리오에 널리 사용됩니다. 특히, "수평 이송 + 수직 리프팅"의 3차원 자재 이송 링크를 구축하기 위해 갠트리 로딩 및 언로딩 기계와 같은 대형 이송 장비와 매칭하는 데 이상적입니다.

  3톤 E형 리프트의 구조는 고하중 안정성, 무공해 적응성, 지능형 연결이라는 세 가지 핵심 요구 사항을 중심으로 구축되었습니다. 모든 구성 요소는 함께 작동하여 장비의 효율적이고 안전한 작동을 보장하며, 특히 6개의 핵심 모듈로 구분됩니다.

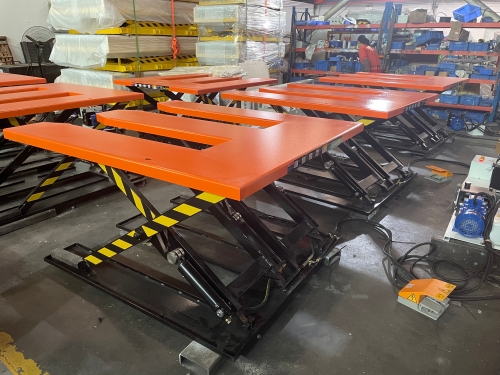

1. E자형 베어링 탁상

  테이블 상판은 6mm 두께의 탄소강판으로 가공되었으며 일반적인 전체 크기는 2000mm×1450mm입니다. 중앙에 빈 채널이 마련되어 있어 수동 팔레트 트럭, 지게차의 포크 출입에 적합하여 별도의 이송 도구 없이 자재를 신속하게 적재 및 하역할 수 있습니다. 테이블 상판의 가장자리는 미끄럼 방지 및 낙하 방지 조치로 처리되어 리프팅 중에 재료가 움직이거나 미끄러지는 것을 방지합니다. 한편, 표면은 녹 방지를 위해 분체 코팅 처리되어 작업장의 습한 작업 환경에 적합합니다.

2. 유압 구동 시스템

  6개 세트의 유압 실린더(일부 모델은 3개의 대형 실린더와 3개의 소형 실린더를 채택함)를 갖추고 광동성 포산에 있는 Haojiesi의 3kW 펌프 스테이션 또는 2.2kW 구동 모터와 일치하는 이 시스템은 최대 15MPa의 압력에 도달할 수 있어 3톤의 무거운 하중에서도 안정적인 리프팅을 보장합니다. 고압 및 마모에 강한 유압 오일 변속기용 철제 오일 파이프를 채택합니다. 또한 외부 압력 릴리프 밸브를 설치해 하강 속도를 정밀하게 제어하고 과부하 보호 기능을 구현해 과부하로 인한 장비 손상을 방지한다.

3. 가위 지지 프레임

  지지 암은 14mm 두께의 고강도 강철판으로 만들어졌으며 프레임은 80×5mm 앵글 강철로 용접되어 고주파 리프팅으로 인한 응력 변형을 견딜 수 있는 강한 전체 강성을 특징으로 합니다. 솔리드 메인 샤프트(일부 모델에는 60개의 두꺼운 솔리드 메인 샤프트 장착)와 다이나믹 베어링이 결합된 가위형 구조로 걸림 없이 부드러운 리프팅이 보장됩니다. 최소 높이는 150mm로 낮추고 최대 높이는 950-980mm로 높일 수 있어 다양한 워크스테이션의 높이 연결 요구 사항을 충족합니다.

4. 지능형 제어 시스템

  Delixi 완전한 전기 제어를 채택하여 수동, 자동 및 풋 페달의 세 가지 작동 모드를 지원합니다. 수동 모드에서는 필요에 따라 높이를 미세 조정할 수 있습니다. 풋 페달 모드는 워크스테이션 조정을 위해 손을 자유롭게 해줍니다. 자동 모드에는 적외선 유도 장치가 장착되어 있어 높이 조정을 위한 수동 개입 없이 "접시를 치우면 자동으로 판 두께 1만큼 상승하고 판을 놓으면 자동으로 판 두께 1만큼 하강"하는 지능형 위치 보정을 실현할 수 있습니다.

5. 보조 보호 구성 요소

  무거운 하중으로 인해 파워 샤프트가 휘어지는 것을 방지하기 위해 전기판 뒤틀림 방지 장치가 장착되어 있습니다. 한편, 비상 ​​정지 버튼과 과부하 경보 모듈이 제공됩니다. 일부 모델에는 전기 발가락 보호대가 추가로 설치되어 들어올리는 동안 작업자가 끼는 것을 방지하고 산업 안전 사양을 준수합니다.

6. 베이스 및 설치구조

  전체 기계는 구멍이 없는 설계를 채택하고 바닥의 미끄럼 방지 다리로 레벨을 미세 조정할 수 있어 작업장 바닥에서 파괴적인 공사가 필요하지 않습니다. 자중 약 530kg으로 평평한 지면에 직접 올려 사용할 수 있어 기존 생산 라인의 급속한 변화에 적응할 수 있습니다.

1. 핵심장비의 장점

• 무구조 적응성:피트 매립이 필요하지 않으며 배치 후 즉시 사용할 수 있어 생산 라인 전환에 드는 시간과 비용을 크게 줄여줍니다. 특히 중소기업의 생산 라인 업그레이드에 적합합니다.
• 고부하 효율성:3톤 정격 하중은 전체 플레이트 스택을 한 번에 전달할 수 있으며 이는 기존 수동 배치 처리보다 4~6배 더 효율적이며 리프팅은 자재 손상 없이 안정적입니다.
• 지능형 연결:적외선 유도 자동 위치 보정 기능은 갠트리 로딩 및 언로딩 기계의 블랭킹 워크스테이션과 원활하게 연결되어 "갠트리 블랭킹 - 리프트 자동 레벨링 - 후속 공정 로딩"의 연속 작동을 실현하여 워크스테이션 대기 시간을 단축합니다.
• 다중 도구 호환성:E자형 테이블 상판은 수동 팔레트 트럭, 지게차, 롤러 라인과 같은 다양한 운송 장비에 적합하며 다양한 유형의 생산 링크에 유연하게 내장될 수 있습니다.


2. 갠트리 로딩 및 언로딩 기계를 이용한 생산 라인 조정

  패널 가구 자동화 생산 라인에서 3톤 E형 리프트는 종종 갠트리 로딩 및 언로딩 기계의 자재 저장 및 높이 연결 노드 역할을 합니다.

• 갠트리 로딩 및 언로딩 기계는 절단된 플레이트를 E형 리프트의 테이블 상판으로 옮깁니다.
• 리프트는 엣지 밴딩 기계 워크스테이션의 높이에 따라 적절한 높이로 자동 조정됩니다.
• 엣지 밴딩 기계의 유연한 푸셔는 공정 전반에 걸쳐 수동 이동 및 높이 보정 없이 리프트 테이블 위에서 플레이트를 직접 잡아 공급하여 절단 공정과 엣지 밴딩 공정 간의 원활한 연결을 실현하며 단일 교대 생산 능력을 20% 이상 늘릴 수 있습니다.
