갠트리 타입 로딩 및 언로딩 머신

1.제품 소개

Gantry type load and unloading machine은 조작이 간편하고 버튼 하나로 갠트리를 조작할 수 있습니다. 갠트리 형 로딩 및 언 로딩 기계는 노동력을 절약하고 생산 효율성을 향상시키기 위해 작동이 간단합니다. 패널은 갠트리식 로딩 및 언로딩기 아래의 롤러 테이블로 이송되고, 갠트리의 그랩은 패널로 내려가 패널을 흡입하여 설정 위치로 이동시키고, 최종적으로 그랩은 최저 설정점까지 내려가 패널을 느슨하게 한다.

2. 제품 매개변수(사양)

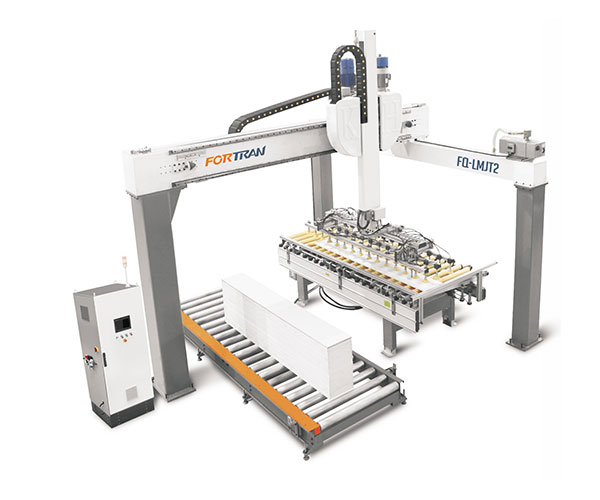

a. T type two-station bridge loader:

모델	FQ-LMJT2
외형 치수	L4800*W4800*H4700mm
패널 길이	300-2400mm
패널 폭	300-1200mm
적재 능력	50kg/㎡
총 전력	9KW
속도	4-5회/분
주광선	고강도 사각 강철
공압 부품	에어택
전기기기	슈나이더
PLC 제어 시스템	델타/이노반크
가이드 레일	하이윈

비. 2 스테이션 브리지 로더

모델	FQ-LMJT2
외형 치수	L4800*W4800*H4700mm
패널 길이	300-2400mm
패널 폭	300-1200mm
적재 능력	50kg/㎡
총 전력	9KW
속도	4-5회/분
주광선	고강도 사각 강철
공압 부품	에어택
전기기기	슈나이더
PLC 제어 시스템	델타/이노반크
가이드 레일	하이윈

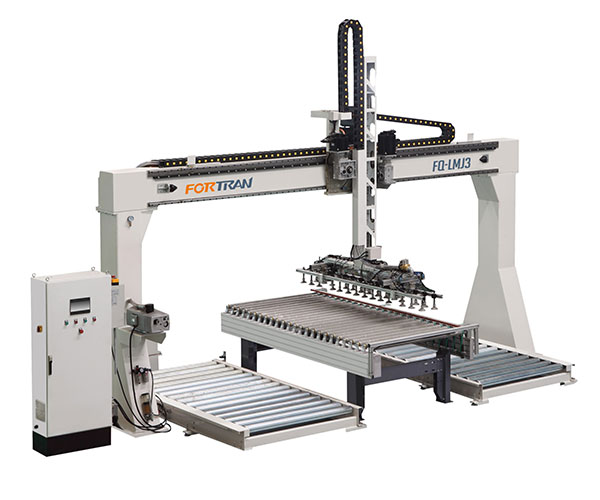

씨. 3 스테이션 브리지 로더:

모델	FQ-LMJ3
외형 치수	L5800*W2200*H4700mm
패널 길이	300-2400mm
패널 폭	300-1200mm
적재 능력	50kg/㎡
총 전력	6KW
속도	4-5회/분
주광선	고강도 사각 강철
공압 부품	에어택
전기기기	슈나이더
PLC 제어 시스템	델타/이노반스
가이드 레일	하이윈

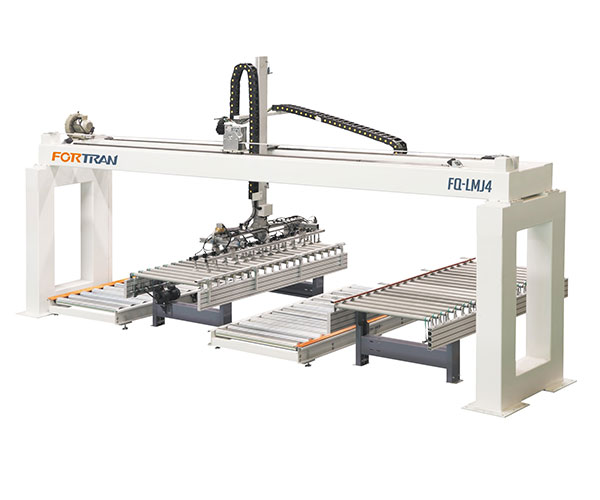

디. 4 스테이션 브리지 로더:

모델	FQ-LMJ4
외형 치수	L6800*W2200*H4700mm
패널 길이	300-2400mm
패널 폭	300-1200mm
적재 능력	50kg/㎡
총 전력	6KW
속도	4-5회/분
주광선	고강도 사각 강철
공압 부품	에어택
전기기기	슈나이더
PLC 제어 시스템	델타/이노반스
가이드 레일	하이윈

1. 메인 빔은 고강도 사각 강으로 만들어집니다. 프레임은 고하중으로 전체 사각 파이프와 접합되어 원활한 작업 과정과 안정적인 구조를 보장합니다.
2. 연결부는 일본 OTC 로봇에 의해 정밀 용접되어 한번에 형성됩니다.
3. 대만 델타 서보 모터, 부드러운 수평 움직임으로 진공 컵을 위아래로 제어합니다.
4.Gantry 유형 로딩 및 언 로딩 기계는 고품질 비스듬한 치아 가이드 레일을 채택합니다. 직선 톱니 가이드 레일과 비교하여 비스듬한 톱니 가이드 레일은 내마모성이 높고 윤활 능력이 강합니다.
