제품 설명

소모품 교체 일정

최적의 청소 성능을 유지하려면 일정에 따라 소모품을 교체하십시오.

소모품	변경당 수량	변경 간격	재사용 사이클	재사용 조건	조건 폐기
하얀 물뿌리개(워터패드)	8개	1일마다	3사이클	사용 후 세탁(첫 사용 + 2회 세탁)	착용 시 폐기
회색 정전기 방지 천(정전기 방지 패드)	6개	2일마다	3사이클	사용 후 세탁(첫 사용 + 2회 세탁)	착용 시 폐기
황마/헤센 수세미(황마 패드)	8개	3~5일마다	최대 5~7일	손상되지 않은 경우 계속 사용	찢어지거나 성능이 저하되면 교체하세요.
검정색 후크 앤 루프 닦는 천(버 패드)	2개	2일마다	일회용	—	손상시 즉시 교체
백색폼패드(백색스폰지)	14개	1일마다	일회용	—	손상시 즉시 교체
검정색 폼패드(Black Sponge)	10개	3일마다	일회용	—	손상시 즉시 교체
벨크로 가장자리 스트립(후크 앤 루프 스트립)	48개 스트립(24세트)	2개월마다	일회용	—	접착력이 떨어지면 교체하세요

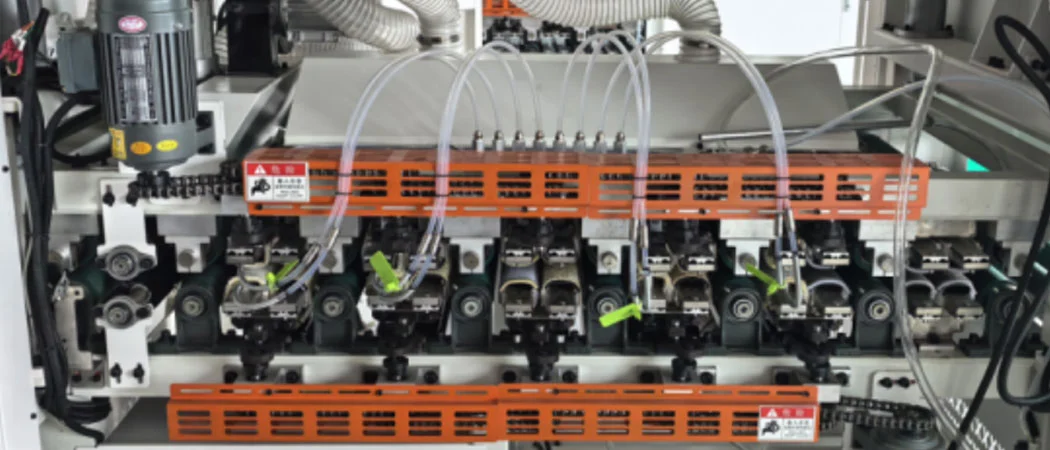

천 및 폼 패드 페어링 구성

각 교체 스핀들 어셈블리는 아래에 지정된 한 쌍의 천과 폼 조합을 사용합니다.

패널 표면 청소 기계에는 총 24개의 와이퍼 스핀들이 2열(상하 1열당 12스핀들)로 배열되어 있습니다. 아래의 모든 페어링 수량은 하나의 전체 교체 세트를 나타냅니다.

천 종류	폼 패드 유형	세트당 스핀들	장착 참고 사항
하얀 물뿌리개(워터패드)	흰색 폼 패드	8개의 스핀들	페어 세트
회색 정전기 방지 천(정전기 방지 패드)	흰색 폼 패드	스핀들 6개	페어 세트
황마/헤센 수세미(황마 패드)	검정색 폼 패드	8개의 스핀들	페어 세트
검은색 벨크로 천(버 패드)	검정색 폼 패드	스핀들 2개	페어 세트
벨크로 가장자리 스트립	—	스핀들당 스트립 2개	교체 스핀들의 양쪽을 나사로 고정합니다. 스핀들 24개 x 스트립 2개 = 총 스트립 48개

Cloth & Foam Pad Pairing Configuration

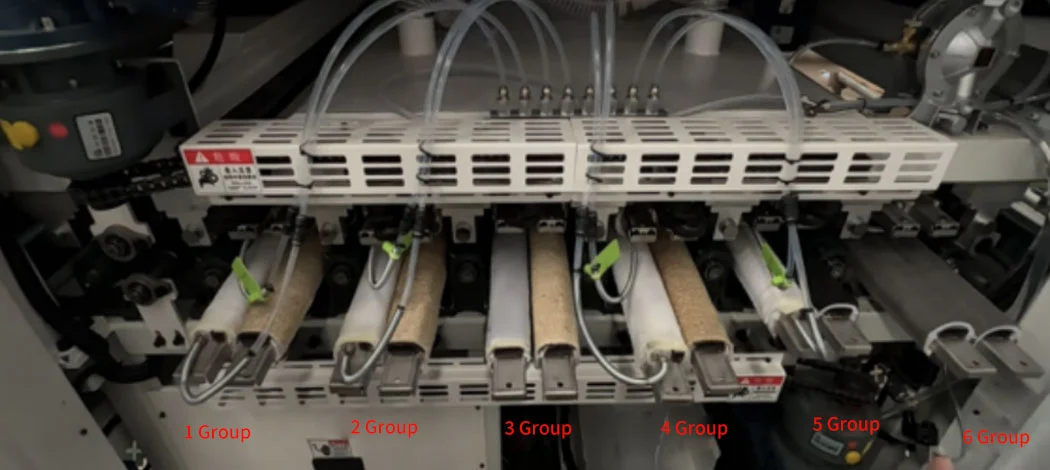

와이퍼 스핀들 레이아웃 및 청소 순서

스핀들은 4개씩 6개 그룹(왼쪽에서 오른쪽으로)으로 배열되어 전체 청소 주기를 순서대로 처리합니다.

그룹	위치(L~R)	스핀들 구성	기능
1	그룹 1	워터패드(물공급) + 황마패드	사전 젖은 패널 표면; 잔해물을 제거하기 위한 초기 스크럽
2	그룹 2	워터패드(물공급) + 황마패드	두 번째 습식 스크럽; 더 깊은 청소 패스
3	그룹 3	버 패드(훅 앤 루프) + 황마 패드	접착제/접착제 잔류물 제거; 보조 스크럽
4	그룹 4	워터패드(물공급) + 황마패드	최종 습식 스크럽; 표면 린스
5	그룹 5	워터패드(물공급) + 정전기 방지 패드	헹굼 조절; 초기 수분 제거
6	그룹 6	정전기 방지 패드 + 정전기 방지 패드	최종 수분 닦아내기; 정전기 방지 마감

Wiper Spindle Layout & Cleaning Sequence

작동 절차 및 유지 관리 주의 사항

A | 작동 전 점검 및 패널 공급

패널을 장착하기 전에 압력 빔 높이가 패널 두께와 일치하도록 설정되었는지 확인하십시오.

최소 패널 길이: 350mm. 350mm보다 짧은 패널을 기계에 넣어서는 안 됩니다.

패널을 장착할 때 기계 너비를 기준으로 양쪽에 15~20mm의 여유 공간을 두십시오. 중앙 공간을 완전히 채우면 청소 효율성이 향상되고 물 소비가 줄어듭니다.

비 | 물 분배 시스템

각 교대 근무 시작 시(오전, 정오, 업무 종료) 가구용 목재 판자 자동 청소 기계가 패널 공급 없이 15분 이상 유휴 상태일 때마다 작동을 재개하기 전에 수동 물 배출 주기를 수행하십시오.

권장 물 추출 간격: 250~500초. 주기당 분배 시간: 3~5초. 패널 오염 수준과 공급 속도에 따라 조정하십시오.

참고: 물 공급 튜브에 장착된 천 브래킷은 방향이 있습니다. 상단과 하단 위치를 바꿔서는 안 됩니다.

다 | 정기 검사 및 정기 유지 관리

주파수	검사항목	필요한 조치
각 교대조(시작 및 종료)	모든 와이퍼 천과 황마 패드의 마모나 손상 여부를 검사하세요.	찢어지거나 닳았거나 품질이 저하된 경우 즉시 교체하십시오.
옷이 바뀔 때마다	교체 스핀들의 벨크로 스트립 접착력을 확인하십시오.	접착력이 충분하지 않은 경우 스트립을 교체하십시오.
옷이 바뀔 때마다	가이드 슬라이더의 마모 여부를 확인하세요.	피드 정확성을 유지하려면 마모된 슬라이더를 즉시 교체하십시오.
월간 간행물	스프로킷 장착 볼트의 느슨함 검사	느슨한 패스너를 다시 조이십시오. 사양에 따른 토크
월간(대략)	드라이브 체인 윤활	모든 구동 체인에 그리스를 바르십시오. 적절한 기계용 그리스를 사용하십시오

참조 | 기술 용어 참조

기술 용어	설명/사용 참고 사항
워터패드(배수천)	물 공급 라인이 통합된 흰색 와이퍼 천; 문지르기 전에 패널 표면을 미리 적십니다.
정전기 방지 패드	회색 정전기 방지 와이퍼 천; 청소된 패널의 최종 수분 제거 및 정전기 방전에 사용됩니다.
황마 수세미 천	거친 황마 직물; 표면 잔해물과 오염 물질을 제거하기 위한 기본 기계적 세정 요소
버 패드(후크 앤 루프 와이퍼)	검은색 마이크로 후크형 패브릭 와이퍼; 접착제 잔여물, 접착제 얼룩, 경화된 침전물을 제거하기 위해 특별히 설계되었습니다.
백색 폼 패드	오픈 셀 폴리우레탄 폼 지지대; 쿠션감 있는 수분 흡수를 위해 워터 패드와 정전기 방지 패드를 함께 사용
블랙 폼 패드	조밀한 폼 백킹 패드; 황마 천 및 버 패드와 결합하여 견고한 스크러빙 지원 제공
벨크로 엣지 스트립(후크 앤 루프 고정 스트립)	와이퍼 천을 스핀들 끝부분에 고정하는 접착식 고정 스트립; 유지력이 부족할 경우 교체
교체 스핀들 어셈블리	천과 폼 패드가 사전 로드된 모듈식 와이퍼 스핀들 장치; 도구 없이 신속하게 전환할 수 있도록 설계됨
압력 빔	공급 주기 동안 패널에 보정된 하향 압력을 가하는 수평 클램핑 빔; 작동 전 패널 두께에 맞게 설정해야 합니다.
물 공급 브래킷	통합형 물 공급 튜브가 있는 천 고정 브래킷; positional - 위쪽과 아래쪽 방향은 서로 바꿔서 사용할 수 없습니다.
가이드 슬라이더	공급 경로 전반에 걸쳐 측면 패널 정렬을 유지하는 선형 베어링 슬라이더; 마모가 추적 정확도에 영향을 미치는 경우 교체
드라이브 스프로킷	컨베이어 체인 시스템에 회전 구동을 전달하는 톱니 스프로킷 휠
드라이브 체인	롤러 링크 컨베이어 체인; 마모와 신장을 방지하기 위해 약 30일마다 그리스를 도포해야 합니다.
패널 공급 주기	입구부터 출구까지 전체 청소 과정을 단일 패널로 통과
수동 워터프라임	15분 이상의 유휴 기간 이후 생산을 재개하기 전에 작업자가 시작하는 물 배출 과정이 수행됩니다.
