180도 패널 회전율 기계

FORTRAN은 중국 최고의 자동화 라인 제조업체 및 공급업체입니다. 180도 패널 회전 기계는 연결 반전 패키지에 적용할 수 있으며 국내외 주요 기계를 장착할 수 있습니다. 다양한 유형의 180도 패널 회전 기계가 다양한 작업 섹션에 적합합니다. Fortran 엔지니어는 귀하의 프로그램에 가장 적합한 솔루션을 제공합니다.

모델:FQ-YFBJ24

문의 보내기

제품 설명

1.제품 소개

180도 패널 회전율 기계에는 원통형 회전율 기계, 수평 판 회전율 기계, 풍차 유형 회전율 기계 및 빨판 유형 회전율 기계가 포함됩니다. 어리버리 형 회전 기계는 절단 섹션에 적용 가능합니다. 원통형 회전 기계 및 풍차 형 회전 기계는 샌더 섹션에 적용할 수 있습니다. 수평 판 회전율 기계는 자동 조각 시스템 및 자동 드릴링 머신에 적용할 수 있습니다.

2. 제품 매개변수(사양)

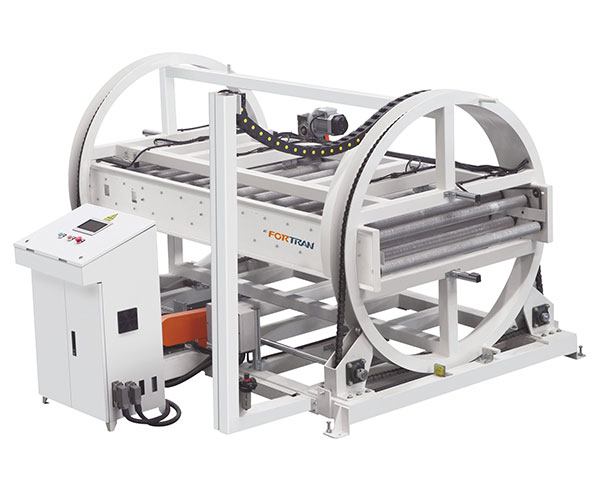

a. Cylindrical turnover machine:

모델	FQ-YFBJ24
외형 치수	L3000/ 3500/ 4000W2530H1850mm
패널 길이	500-2400mm
패널 폭	300-1200mm
패널 두께	10-60mm
적재 능력	60kg/㎡
총 전력	3KW
속도	4-5회/분
작업 높이	900mm
롤러 직경	Ï†54
여러 그룹의 공압 그리퍼로 패널을 안정적으로 고정
안전 장치	오버슈트 방지 프론트 기어
주광선	고강도 사각 강철
공압 부품	에어택
전기기기	슈나이더
PLC 제어 시스템	델타/이노반스

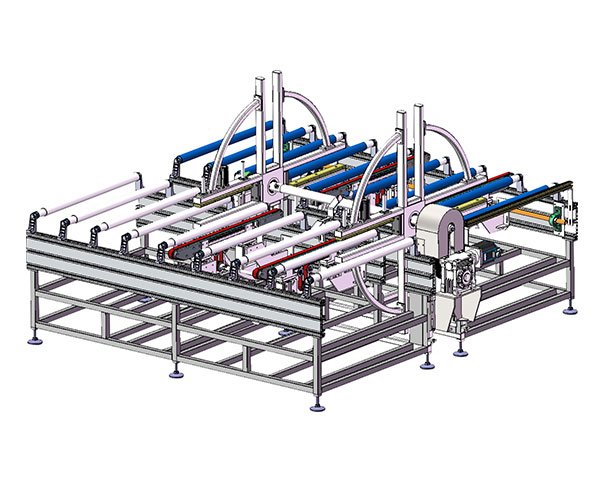

비. 수평 판 회전율 기계

모델	FQ-HFBJ24
외형 치수	L3500W1415H1300mm
패널 길이	400-2400mm
패널 폭	300-1200mm
패널 두께	10-60mm
적재 능력	50kg/m2
총 전력	3KW
속도	4-5회/분
작업 높이	900mm
번역 벨트	상하이 영리
주광선	고강도 사각 강철
공압 부품	에어택
전기기기	슈나이더
PLC 제어 시스템	델타/이노반스

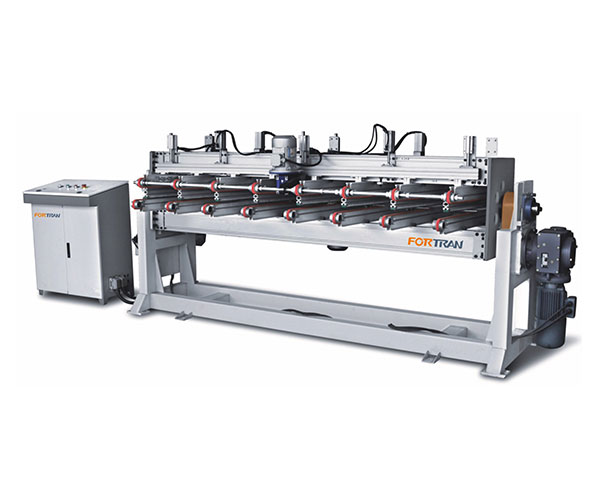

씨. 풍차식 회전기

모델	FQ-FBJ
외형 치수	L2000W1650H1800mm
패널 길이	400-2400mm
패널 폭	300-1200mm
패널 두께	10-60mm
적재 능력	80kg/㎡
총 전력	3KW
속도	4-5회/분
작업 높이	900mm
주광선	고강도 사각 강철
공압 부품	에어택
전기기기	슈나이더
PLC 제어 시스템	델타/이노반스

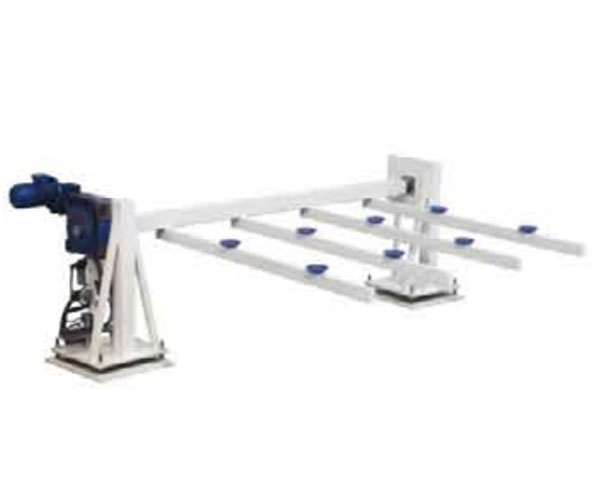

디. 빨판 유형 회전율 기계:

모델	FQ-FZFB
외형 치수	L3000W1300H900mm
패널 길이	400-2400mm
패널 폭	300-1200mm
패널 두께	10-60mm
적재 능력	80kg/㎡
총 전력	3KW
속도	4-5회/분
작업 높이	900mm
주광선	고강도 사각 강철
공압 부품	에어택
전기기기	슈나이더
PLC 제어 시스템	델타/이노반스

3. 제품 기능 및 응용

1. 메인 빔은 국제 표준 ICE 61131을 준수하는 고강도 항공 알루미늄으로 만들어졌습니다.
2. 조인트 부분은 일본 OTC 로봇에 의해 정밀하게 용접되어 내식성 및 내 습성이있어 수명이 연장됩니다.
3. 드럼의 상부 및 하부는 속도가 일정하도록 동기식 체인 변속기로 연결됩니다.

4. 제품 세부 정보
